Словарь научных терминов

Бутилкаучук

БУТИЛКАУЧУК (БК, инджей-бутил, полисар-бутил, сокабутил, эссо-бутил), сополимер изобутилена с небольшим кол-вом изопрена общей ф-лы: [-С(СН3)2-СН2-]n-[-СН2С(СН3)=СН-СН,-]m

Непредельность каучука составляет 0,6-3,0 мол. %.

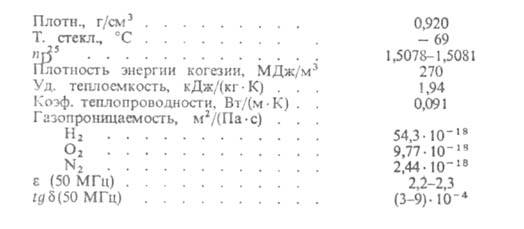

Структура и физические свойства каучука. Макромолекулы Б. имеют линейное строение; распределение звеньев изопрена, присоединенных преим. в положениях 1,4, носит статистич. характер. Мол. масса каучука (200-700)*103 (по Флори). Б. не содержит геля, раств. в алифатич. и ароматич. углеводородах, кристаллизуется только при больших растяжениях (> 500%). Осн. физ. характеристики каучука приведены ниже:
https://www.medpulse.ru/image/encyclopedia/8/4/2/3842.jpeg

Малая ненасыщенность Б. обусловливает его высокую тепло-, свето- и озоностойкость, а также устойчивость к действию мн. агрессивных сред - р-ров щелочей, к-т, спиртов, кетонов, растит. и животных жиров, Н2О2 и др. По стойкости к комбиниров. действию света и озона Б. существенно превосходит такие высоконенасыщенные каучуки, как НК, синтетич. изопреновые, бутадиеновые. Ионизирующие излучения вызывают деструкцию Б. При необходимости его стабилизации используют небольшие количества обычных антиоксидантов. Отличительная особенность Б. - исключительно низкая воздухо- и паропроницаемость.

Получение каучука. Б. синтезируют катионной сополимеризацией мономеров при т-рах от — 80 до — 95 °С в среде метил- или этилхлорида, не растворяющих полимер, или в алифатич. углеводородах, напр. изопентане. Катализаторы полимеризации - А1С13, протонированные комплексы этилалюминийсесквихлорида (С2Н5)3А12С13 и др. Для охлаждения реакц. смеси применяют жидкий этилен, к-рый подают в рубашку или змеевики реактора. Каучук выделяют из взвеси или р-ра в водном дегазаторе в присут. антиагломерпрующего агента (обычно стеарата Са). Сушку каучука осуществляют в червячных или конвейерных сушилках. Товарная форма Б. - брикеты.

Технологические свойства каучука. Резиновые смеси. Вязкость каучука по Муни (100С) составляет обычно 45-75. наиб. распространен высокомол. тип с вязкостью 75. Б. не пластицируется при мех. обработке. Из-за низкой непредельности, обусловливающей небольшую скорость его вулканизации, он непригоден для использования в смесях с высоконенасыщенными каучуками. Б. технологически совместим с двойным и тройным этилен-пропиленовыми каучуками, полиизобутиленом, хлоропреновым каучуком, сополимером изобутилена со стиролом, полиэтиленом (в т.ч. хлорсульфированным), полипропиленом.

Перерабатывают Б. на обычном оборудовании резиновых заводов (резиносмесителях, вальцах, каландрах, экструдерах), изделия вулканизуют при 140-180 °С в прессах, спец. агрегатах, котлах. Для вулканизации Б. применяют серу или орг. полисульфиды в сочетании с высокоактивными ускорителями (напр., тиурамдисульфидами) и ZnO, n-хинондиоксим в присут. окислителей (напр., РbО2), алкилфеноло-формальд. смолы в присут. хлорсодержащих активаторов (напр., хлорсульфополиэтилен, гексахлор-n-ксилол). Скорость и степень вулканизации Б. тем больше, чем выше его непредельность. Наполнителями резиновых смесей на основе Б. служат технич. углерод (сажа), неактивные минер. наполнители (мел, каолин и др.), высокодисперсный SiO2, их смеси (50-70 мас. ч. на 100 мас. ч. каучука). В кач-ве пластификаторов используют только насыщ. соединения (напр., нафтеновые и парафиновые масла, низкомол. полиэтилен), т. к. ненасыщенные пластификаторы замедляют вулканизацию каучука.

Свойства вулканизатов. Мех. характеристики вулканизатов Б. в значит. степени определяются его ненасыщенностью (см. табл.): с ее увеличением повышаются напряжение при заданном удлинении и твердость резин, снижаются их прочность при растяжении (особенно ненаполненных резин) и относительное удлинение, несколько ухудшаются демпфирующие св-ва. Недостатки вулканизатов - низкая эластичность при обычных т-рах, высокие остаточные деформации, большое теплообразование при динамич. нагрузках.

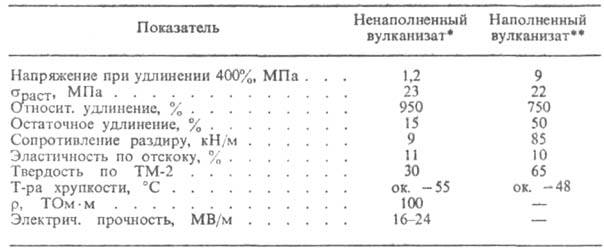

СВОЙСТВА НЕНАПОЛНЕННОГО И НАПОЛНЕННОГО ВУЛКАНИЗАТОВ БУТИЛКАУЧУКА С НЕНАСЫЩЕННОСТЬЮ 1,6 МОЛ. % И ВЯЗКОСТЬЮ ПО МУНИ 75
https://www.medpulse.ru/image/encyclopedia/8/4/3/3843.jpeg

* Вулканизация 20-30 мин при 143°С. ** Наполнитель - активный техн. углерод ДГ-100 (50 мас. ч.); вулканизация 60 мин при 143°С.

Применение каучука. Б. применяют в произ-ве автомобильных камер, теплостойких деталей вулканизац. оборудования (напр., варочных камер и диафрагм форматоров-вулканизаторов), многих РТИ (паропроводных рукавов, теплостойких конвейерных лент, прорезиненных тканей и др.). На основе Б. изготовляют изоляцию кабелей высокого и низкого напряжения, гуммировочные покрытия хим. аппаратуры, кровельные покрытия, детали доильных аппаратов, нек-рые изделия мед. назначения и др. Мировое произ-во каучука ок. 500 тыс. т/год (1984).

Модификации каучука. Наряду с Б. в пром. масштабах выпускают ряд его модификаций: продукты прямого галогенирования - хлорбутилкаучук и бромбутилкаучук; жидкие бутил- и хлорбутилкаучук; структурированный Б.; искусственный латекс Б. (см. Латексы синтетические).

Хлор- и бромбутилкаучук содержат соотв. 1,1-1,3% С1 или 2-3% Вг, присоединенных гл. обр. вhttps://www.medpulse.ru/image/encyclopedia/8/4/4/3844.jpegположение к двойным связям изопреновых звеньев макромолекулы. Подвижные в аллильном положении атомы галогена способны участвовать в вулканизации (в т. ч. с использованием в кач-ве вулканизующего агента ZnO). Это обусловливает повыш. скорость вулканизации таких каучуков (особенно бромбутилкаучука), благодаря чему возможна их совулканизация с НК и высоконенасыщенными СК. Вулканизаты галогениров. Б. имеют повыш. теплостойкость. Хлор-и бромбутилкаучуки применяют для изготовления внутр. слоя бескамерных автошин, атмосферостойких боковин радиальных шин, теплостойких автомобильных камер, конвейерных лент, рукавов, изделий мед. назначения, клеев, промежут. прослоек для крепления резины к металлу и резин из Б. к резинам на основе др. каучуков. Мировое произ-во этих каучуков ок. 100 тыс. т/год (1981).

Жидкие бутилкаучук [ненасыщенность 4-5 мол. %, мол. м. по Флори (20-45)*103] и хлорбутилкаучук (2-5% С1) - основа герметиков, используемых для изоляции стыков и заполнения щелей в строит. конструкциях и гидромелиоративных сооружениях. По устойчивости к проникновению водяных паров такие герметики превосходят уретановые, полисульфидные и кремнийорганические в 20 раз. Эти каучуки применяют также для обкладки разл. емкостей, изоляции кабелей и др. Объем их произ-ва в развитых капиталистич. странах ок. 3 тыс. т/год (1983). См. также Жидкие каучуки.

Сшитый (структурированный) Б., получаемый сополимеризацией изобутилена, изопрена и 0,3-4,0% дивинилбензола или др. сшивающего агента, содержит 50-80% геля. Он обладает меньшей, чем обычный Б., хладотекучестью, что обеспечивает лучшее сохранение формы профилир. заготовок при их хранении и неформовой вулканизации. Для вулканизации сшитого каучука м. б. использованы орг. пероксиды. Применяют его как добавку к неструктурированному Б. для улучшения каркасности и внеш. пов-сти резиновых заготовок.

Лит.: Пени B.C., Технология переработки синтетических каучуков, [пер. с англ.], М, 1964, с. 138-223; Щербакова Н. В., Мартынова Е. Г., Синтез бутилкаучука, М., 1967; Ронкин Г. М., Свойства и применение бутилкаучука, М., 1969; Синтетический каучук, под ред. И. В. Гармонова, Л., 1976, с. 342-55: Синтез, свойства и применение модифицированных бутилкаучуков, М., 1973. Е.П. Копылов.


"бутилксантогенат" 1,3-бензодиоксол 1,3-бутадиен 1,4-бензодиазепин 4-трет-бутилциклогексилацетат N-бензоил-n-фенилгидроксиламин S-бензилтиуронийхлорид Байера-виллигера реакция Бактериальные удобрения Бактериородопсин Бактерициды Балата Баллиститы Бальзамы Барбамил Барбитуровая кислота Барботирование Барбье-виланда реакция Барий Барит Бария гидроксид Бария карбонат Бария нитрат Бария оксид Бария сульфат Бария титанат Бария фторид Бария хлорид Барта реакция Бартона правила Бартона реакция Батохромный сдвиг Безградиентный реактор Безотходные производства Безызлучательные переходы Бейльштейна проба Бекмана перегруппировка Белая сажа Белки-переносчики Белоусова - жаботинского реакция Белые масла Бензальдегид Бензальхлорид Бензамид Бензанилид Бензантрон Бензидин Бензидиновая перегруппировка Бензизоксазол Бензизотиазол Бензил Бензиламин Бензиловая перегруппировка Бензилхлорид Бензилцианид Бензимидазол Бензины Бензины-растворители Бензйловый спирт Бензо- и маслостойкость Бензо-2,1,3-селенадиазол Бензо-2,1,3-тиадиазол Бензогексоний Бензоилацетон Бензоилпероксид Бензоилуксусный эфир Бензоилфторид Бензоилхлорид Бензоин Бензоиновая конденсация Бензойная кислота Бензойная смола Бензоксазол Бензол Бензолполикарбоновые кислоты Бензолсульфамиды Бензолсульфокислоты Бензолсульфохлориды Бензонитрил Бензопираны Бензопирены Бензопиридазины Бензопирилия соли Бензоптеридины Бензотиазол Бензотиофены Бензотриазол Бензотрифторид Бензотрихлорид Бензофенон Бензофураны Бензохиноны Берберин Бергамилат Бергаптен Бериллий Бериллийорганические соединения Бериллия оксид Бериллия фторид Берклий Бесстружковый анализ Бетаины Бетон Бизаболен Бикомпонентные нити Бикукулин Бимолекулярные реакции Биокоррозия Биологические методы анализа Бионеорганическая химия Биоорганическая химия Биополимеры Биосинтез Биосфера Биотехнология Биотин Биофлавоноиды Биохимия Биоциды Биоэлектрохимия Биоэнергетика Бирадикалы Бисфенол Битуминозные пески Битумные лаки Битумные материалы Битумы Битумы нефтяные Битумы твердых горючих ископаемых Биурет Биуретовая реакция Бифенил Бишлера реакция Бишлера-напиральского реакция Благородные газы Благородные металлы Блеомицины Блоксополимеры Блочная полимеризация Бобровая струя Бойля-мариотта закон Болотный газ Больцмана постоянная Бона-шмидта реакция Бор Бора карбиды Бора нитрид Бора оксиды Бора трифторид Бора трихлорид Боразол Бораты неорганические Бораты органические Бориды Борнеолы Борные кислоты Борные руды Борные удобрения Бороводороды Боровский радиус Борогидриды металлов Бородина - хунсдиккера реакция Боропластики Борорганические полимеры Борорганические соединения Ботулинические токсины Брауна правило селективности Брауна реакция Брауна-уокера реакция Бредта правило Бризантные взрывчатые вещества Брожение Бром Броматометрия Броматы Бромбензилцианид Бромбензолы Бромирование Бромное число Бромпирогалловый красный Бромстирол Бронзы Бронзы оксидные Бруцин Брюстера метод Брёнстеда уравнение Буво-блана восстановление Букарбан Бульвален Бумага Бумага синтетическая Бумажная хроматография Бура Бурые угли Бутадиен-нитрильные каучуки Бутадиен-стирольные каучуки Бутадиеновые каучуки Бутадион Бутанолы Бутаны Бутены Бутилакрилаты Бутиламины Бутилацетаты Бутиленгликоли Бутилены Бутилкаучук Бутиллитий Бутилметакрилаты Бутиловые спирты Бутиндиолы Бутиролактон Бутлерова реакция Буферный раствор Буфотенин Бухерера реакции Бухнера - курциуса - шлоттербека реакция Бытовая химия Бэмфорда-стивенса реакция Бёрча реакция Трет-бутилгидропероксид Трет-бутилпероксид
