Безградиентный реактор
БЕЗГРАДИЕНТНЫЙ РЕАКТОР, лаб. прибор для измерения скоростей хим. р-ций; проточный реактор, в к-ром концентрации реагентов и т-ра одинаковы по всему реакц. пространству, благодаря чему скорость р-ции определяется наиб. просто. Условия в Б. р. называют режимом идеального смешения.
Для жидкофазных гомог. р-ций безградиентность проточного реактора осуществляется с помощью мешалки; при гомог. газовых р-циях достаточное перемешивание м. б. достигнуто тангенциальным вводом газовой смеси, вызывающим вращение содержимого реактора.
Кинетика газовых гетерогенно-каталитич. р-ций обычно сложна, поэтому
применение к их исследованию Б. р. дает большие преимущества. Для этого

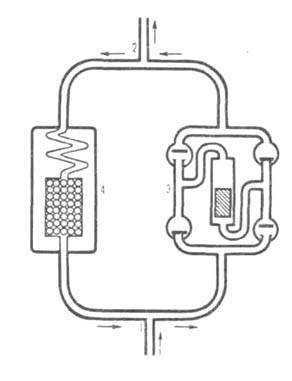

М. И. Темкиным и др. в 1950 был предложен проточно-циркуляц. метод. На
схеме проточно-циркуляц. системы (см. рис.) 1 и 2 - вход и выход
газовой смеси для протока сквозь систему, 3 - циркуляц. насос с электромагн.
приводом поршня, 4 -печь и реактор с катализатором. Скорость циркуляции
должна значительно (напр., в 50 раз) превышать скорость протока; этим обеспечивается
практич. отсутствие градиентов концентраций и т-ры по слою зерен катализатора.
Чтобы не было градиентов внутри пористых зерен катализатора, зерна должны
быть достаточно малы. С др. стороны, измерения с крупными зернами позволяют
определить влияние на процесс макроскопич. факторов, что важно для техн.
катализа.
Имеются проточно-циркуляц. установки для высоких давлений. Разработан
ряд конструкций Б. р. для атмосферного и высоких давлений, в к-рых под
действием поршня газовая смесь совершает возвратно-поступат. движение сквозь
слой катализатора. Применяют также реакторы, в к-рых зерна катализатора
помещены во вращающуюся корзинку, и такие, в к-рых зерна катализатора беспорядочно
движутся в результате вибрации реактора. Если скорость р-ции в Б. р., соответствующая
составу находящейся в нем смеси, устанавливается быстро, то при постоянном
расходе смеси, после того как через систему прошел объем смеси, в 5-7 раз
больший своб. объема системы, р-ция практически становится стационарной.
При стационарной р-ции в Б.р. количество nB в-ва В, образующееся
за время t, равно [В]V-[В]°V°, где [В]° и [В] - концентрация в-ва В на
входе и на выходе, - Vo и V - объемы смеси, входящей
в систему и выходящей из нее за время t. Скорость образования в-ва
В
, где
-объем
или пов-сть реакц. пространства в зависимости от того, гомогенна р-ция
или гетерогенна. Можно также принять величину
равной массе или объему слоя зерен катализатора, тогда rB будет
характеризовать активность единицы массы катализатора или единицы объема
слоя. Для р-ции, идущей в неск. направлениях, определяют скорости образования
ключевых в-в.
Скорость р-ции в Б. р. отвечает концентрации в-в в смеси, выходящей из системы. Изменяя подачу в-в на входе, можно по значениям скорости р-ции при разл. концентрациях на выходе непосредственно судить о кинетике р-ции и определять кинетич. константы. Отпадает надобность в интегрировании кинетич. ур-ний или дифференцировании опытных данных (в отличие от загрузочных и трубообразных реакторов). Т. наз. дифференциальный реактор, т.е. проточный реактор с малой степенью превращ. исходных в-в, не равноценен Б. р., поскольку не позволяет исследовать влияние продукта р-ции на ее скорость (иногда употребляют как синоним Б. р. термин "дифференциальный реактор"), Б. р., предназначенный для исследования р-ции в нестационарных условиях, должен иметь по возможности малый объем.
Лит.: Темкин М. И., "Кинетика и катализ", 1962, т. 3, в. 4, с.
509; Корнейчук Г. П., в кн.: Проблемы теории и практики исследований в
области катализа, под ред. В.А. Ройтера, К., 1973, с. 203; Jankowski H.
[u.a.], "Chem. Techn.", 1978, Bd 30, № 10, S. 441; № 11, S. 555. М.И.
Темкин.
