Словарь научных терминов

Медь

МЕДЬ (лат. Cuprum-от назв. о. Кипр, где в древности добывали медную руду) Сu, хим. элемент I гр. периодич. системы, ат. н. 29, ат. м. 63,546. Прир. М. состоит из смеси двух стабильных изотопов 63Сu (69,09%) и 65Сu (30,91%). Поперечное сечение захвата тепловых нейтронов для прир. смеси 3,77.10-28 м2. Конфигурация внеш. электронной оболочки атома 3d104s1; степени окисления + 1, +2, редко +3, + 4; энергии ионизации Сu0https://www.medpulse.ru/image/encyclopedia/2/6/9/8269.jpegСu+https://www.medpulse.ru/image/encyclopedia/2/7/0/8270.jpegСu2 + https://www.medpulse.ru/image/encyclopedia/2/7/1/8271.jpegСu3+ соотв. равны 7,7264, 20,2921, 36,83 эВ; сродство к электрону 1,8 эВ; электроотрицательность по Полингу 1,9; атомный радиус 0,128 нм, ионные радиусы (в скобках указаны координац. числа) Сu+ 0,060 нм (2), 0,074 нм (4), 0,091 нм (6), Сu2+ 0,071 нм (2), 0,079 нм (5), 0,087 нм (6); работа выхода электрона 4,36 эВ.

Содержание М. в земной коре (4,7.5,5).10-3% по массе. Для М. характерны месторождения гидротермального происхождения. В морской воде содержание М. 3.10-7% по массе, в речной —1.10-7%; ионы М., поступающие в бассейны морей и океанов, сорбируются донными отложениями, поэтому содержание М. в них достигает 5,7.10-3%. Ионы М. участвуют во многих физиол. процессах, среднее содержание М. в живых организмах 2.10-4% по массе, в крови человека ок. 0,001 мг/л.

В земной коре М. встречается в осн. в виде соед. с S (св. 90% мировых запасов и добычи М.) и в виде кислородсодержащих соединений. Среди многочисл. минералов М. (более 250) наиб. важны: халькопирит CuFeS2, ковеллин CuS, халькозин Cu2S, борнит Cu5FeS4, куприт Сu2О, малахит CuCO3.Cu(OH)2, хризоколла CuSiO3.2H2O др. Редко встречается самородная М. Медные руды по минера-логич. составу м. б. подразделены на сульфидные, оксидные и смешанные (30-40% Си в форме оксидных минералов). По текстурным особенностям различают медные руды массивные, или сплошные (колчеданные, медно-никелевые, по-лиметаллич.), и прожилково-вкрапленные (медистые песчаники и сланцы). Медные руды полиметаллич., помимо М., они содержат Fe, Zn, Pb, Ni, Au, Ag, Mo, Re, Se, Fe, платиновые металлы и др. Осн. мировые запасы М. (кроме СССР) сосредоточены в Сев. Америке (США, Канада, Мексика)-32%, Юж. Америке (Чили, Перу)-30%, Африке (Замбия, Заир)-15%. Мировые запасы медных руд (без СССР) составляют 847,6 млн. т, в т. ч. доказанные 447,4 млн. т.

Свойства. М.-пластичный, розовато-красный металл с характерным металлич. блеском, тонкие пленки М. при просвечивании-зеленовато-голубого цвета. Кристаллич. решетка гранецентрированная кубич., а = 0,36150 нм, 2 = 4, пространств. группа Зт. Т. пл. 1083,4 0С, т. кип. 2567 °С; плотн. 8,92 г/см3, жидкой при 1100 0С-8,36 г/см3, при 200°С-8,32 г/см3, рентгеновская плотн. 8,9331 г/см3; C0р 24,44 ДжДмоль • К), ур-ние температурной зависимости в интервале 248-1356,9 К: С0р = 4,187(5,41 + 1,4.7.10-3 Т)ДжДмоль.К); DH0пл 13,02 кДж/моль, скрытая DHпл 205 кДж/молъ, DH0исп 304,8 кДж/моль; S0298 33,15 ДжДмоль.К); ур-ние температурной зависимости давления пара над жидкой М.: lgp(Па) = -17650/T + 1 l,27.l,273lg Т (1356,9-2870 К). Даже при 1900 К давление пара над М. не превышает 133,32 Па. Температурный коэф. линейного расширения 1,7.10-5 К-1 (273-323 К), ур-ние температурной зависимости линейного расширения: lt = l0(1 + 1,67.10-5t + + 3,8.10-9t2 + 1,5.10-12t3) м, где l0-длина образца при 25 °С; объемная усадка при кристаллизации-4,1%. Наиб. важные и широко используемые св-ва М.-ее высокая теплопроводность и малое электрич. сопротивление:

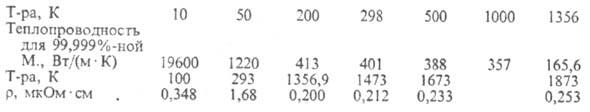

https://www.medpulse.ru/image/encyclopedia/2/7/2/8272.jpeg

Температурный коэф. r 4,3-10~3 К-1 (273-373 К). М. диамагнитна, уд. магн. восприимчивость -0,66.10-6. Для жидкой М. у (в мН/м): 1120 (1413 К), 1160 (1473 К), 1226 (1573 К); h (в мПа.с): 4,0 (1356,9 К), 8,6 (1373 К), 3,41 (1418 К).

М.-мягкий, ковкий металл; твердость по Моосу 3,0; твердость по Бринеллю 370-420 МПа; sраст 220 МПа; относит. удлинение 60%, относит. уменьшение поперечного сечения 70%; модуль продольной упругости 112 ГПа; модуль сдвига 49,25 ГПа; коэф. Пуассона 0,34. После обработки давлением в связи с наклепом предел прочности М. возрастает до 400-450 МПа, уменьшаются на 1-3% удлинение и электрич. проводимость; последствия наклепа устраняются после отжига металла при 900-1000 К. Под действием нейтронного облучения (373 К, поток 5.1019 n/см2) предел текучести М. возрастает почти в 2,7 раза, сопротивление разрыву-в 1,26 раза, удлинение уменьшается в 1,35 раза. Небольшие примеси Bi, Pb вызывают красноломкость М., S, О2 - хладноломкость, примеси Р, As, Al, Fe заметно уменьшают электрич. проводимость М.

М. растворяет Н2, к-рый существенно ухудшает ее мех. св-ва ("водородная болезнь"). Р-римость Н2 при 0,1 МПа (в см3 на 1 кг М.):

https://www.medpulse.ru/image/encyclopedia/2/7/3/8273.jpeg

Стандартный электродный потенциал для р-ции Сu2+ + + 2еhttps://www.medpulse.ru/image/encyclopedia/2/7/4/8274.jpegСu равен 0,339 В, для р-ции Cu+ + ehttps://www.medpulse.ru/image/encyclopedia/2/7/5/8275.jpegСu 0,515 В. Хим. активность М. невелика. В сухом воздухе при комнатной т-ре М. почти не окисляется. При нагр. тускнеет из-за образования пленки меди оксидов. Заметное взаимод. с О2 воздуха начинается ок. 200 °С по схеме: Сuhttps://www.medpulse.ru/image/encyclopedia/2/7/6/8276.jpegСu2Оhttps://www.medpulse.ru/image/encyclopedia/2/7/7/8277.jpegСuО. Сначала при т-ре до 377 °С образуется Сu2О, а выше 377 °С- двухслойная окалина, внутр. слой к-рой состоит из Сu2О, внешний-из СuО. Во влажном воздухе в присут. СО2 на пов-сти М. образуется зеленоватая пленка Cu(OH)2 x х СuСО3, в присут. SO2-пленка CuSO4 • 3Cu(OH)2, в среде H2S-черная пленка сульфида CuS.

М. не реагирует с Н2, N2, С, Si. При пропускании NH3 над раскаленной М. образуется Cu3N, в аналогичных условиях при контакте с парами S, Se, H2S, оксидами азота на пов-сти М. образуются соотв. сульфиды, селениды, оксиды. При сплавлении с S М. дает Cu2S, с Se и Те -соотв. селениды и теллуриды. М. активно реагирует с галогенами, образуя соответствующие соли (см. Меди хлориды). С соляной к-той, разб. H2SO4, СН3СООН M. взаимод. только в присут. окислителей, образуя соответствующие соли Cu(II). В HNO3

М. раств. с образованием Cu(NO3)2 и оксидов азота, в горячей конц. H2SO4-c образованием CuSO4 и SO2 ,в конц. р-рах цианидов - давая комплекс состава [Cu(CN)2]-.

Соли Cu(I) бесцв., практически не раств. в воде, легко окисляются; Cu(I) склонна к диспропорционированию: 2Cu+ https://www.medpulse.ru/image/encyclopedia/2/7/8/8278.jpegCu2+ + Сu0. Соли Cu(II), напротив, хорошо раств. в воде, в разб. р-рах полностью диссоциированы. Аквака-тионы [Сu(Н2О)4]2 + придают водному р-ру голубой цвет. При введении NaOH в р-ры солей Cu(II) сначала выпадает Сu(ОН)2 (см. Меди гидроксиды), а в очень конц. р-рах NaOH образуется Na2[Cu(OH)4]. В р-рах соед. Cu(II) при действии Na2CO3 или К2СО3 осаждаются основные карбонаты mCuCO3.Cu(OH)2 (см. Меди карбонаты), при избытке оса-дителя они раств. с образованием комплексов, напр. К2[Сu(СО3)2].ЗН2О. При обработке аммиачных р-ров солей М. ацетиленом получают карбид СuС2. Ионы М. количественно восстанавливаются до металла др. более электроотрицат. металлами.

Соли Cu(I) и Cu(II) с рядом молекул и ионов (NH3, CN-, Сl- и др.) образуют устойчивые комплексные соед., напр. (NH4)2[CuBr3], K3[Cu(CN)4], K2[CuCl4], аммиакаты; коор-динац. числа для Сu(I)-2, 3, 4, для Сu(II)-3, 4, 6. Путем образования комплексных соед. можно перевести в р-р многие нерастворимые соли М. Известны соед. Cu(III)- неустойчивые, сильные окислители, примеры-KCuO2, K3[CuF6]. Наиб. важным соед. М. посвящены отдельные статьи, см., напр., Меди ацетаты, Меди нитрат, Меди сульфат, Медь-органические соединения.

Получение. Осн. сырье для получения М.-сульфидные, реже-смешанные руды. Большое значение приобретает переработка вторичного сырья, из к-рого в ряде развитых стран получают до 30-60% производимой М. В связи с невысоким содержанием М. в рудах (0,5-1,2%) и их много-компонентностью руды подвергают флотационному обогащению, получая попутно, помимо медного, и др. концентраты, напр. цинковый, никелевый, молибденовый, пиритный, свинцовый. Содержание М. в медных концентратах достигает 18-45%.

Осн. кол-во М. (85-88%) получают по пирометаллургич. схемам, к-рые, как правило, включают след. последовательные стадии: обжиг концентрата, плавку, конвертирование, рафинирование. Обжиг проводят при переработке высокосернистых и полиметаллич. концентратов. При обжиге удаляют избыточное кол-во S в форме газов, содержащих 5-8% SO2 и используемых для произ-ва H2SO4, и переводят часть примесей (Fe, Zn, As, Pb и др.) в формы, переходящие при послед. плавке в шлак. Обжиг проводят в печах "кипящего слоя" с применением дутья, обогащенного О2 (24-26% О2), без затрат углеродистого топлива. Продукт обжига - огарок -плавят в печах отражательного типа, реже - электропечах. Богатые М. руды плавили в шахтных печах, в настоящее время этот способ имеет подчиненное значение. Перечисл. способы плавки связаны с расходом (10-18% от массы шихты) углеродистого топлива (прир. газ, мазут, кокс) или электроэнергии (350-450 кВт.ч на 1 т шихты).

В процессе плавки образуются 2 жидкие фазы-сплав сульфидов М., Fe, цветных металлов (штейн; 22-45% Сu) и сплав оксидов металлов и силикатов (шлак; 0,4-0,7% Сu), к-рые не смешиваются друг с другом. Шлаки складируют или используют при произ-ве строит. материалов. Осваиваются автогенные процессы плавки, использующие тепло экзотермич. р-ций окисления сульфидов; концентраты обрабатывают в атмосфере О2, воздуха, обогащенного О2, или подогретого воздуха. Высокая производительность, получение богатых М. штейнов (до 75% Сu) и концентрированных по SO2 газов, миним. расход углеродистого топлива-достоинства, определяющие автогенные процессы как перспективное направление в развитии пирометаллургии М. Важнейшие способы автогенной плавки-кислородно-факельная, взвешенная, отражательная, электроплавка, плавка в жидкой ванне, процессы "Норанда", "Мицубиси".

Расплав штейна (в осн. Cu2S • FeS) направляют на кон-вертирование - продувку сжатым воздухом с целью количеств. окисления FeS и его ошлакования в присут. кварцевого флюса (первая стадия процесса), окисления Cu2S и макс. удаления S и большинства примесей (вторая стадия):

https://www.medpulse.ru/image/encyclopedia/2/7/9/8279.jpeg

При конвертировании используют тепло экзотермических р-ций окисления, конечный продукт-черновая М. (98,5-99,3% Сu).

Черновую М. рафинируют огневым, а затем электрохим. способом. Огневое рафинирование основано на большем, чем у М., сродстве большинства металлов-примесей к кислороду, что позволяет при продувке расплава воздухом окислить и ошлаковать количественно Fe, S, Zn, Pb и, частично, Ni, As, Sb, Bi. Для удаления кислорода расплав М. обрабатывают восстановителем (прир. конверсир. газ, сырая древесина). Готовый металл (>=99,5% Сu) разливают в формы, удобные для проведения электролиза. Полученные отливки служат анодами. Электролитич. рафинирование проводят в сернокислых р-рах при наложении постоянного тока; в процессе электролиза осуществляется непрерывная циркуляция подогреваемого (57-67°С) р-ра, М. осаждают на катодных основах, получаемых также электролизом в спец. матричных ваннах при условиях, обеспечивающих осаждение чистого металла. Для получения ровного катодного осадка требуемой текстуры в электролит вводят ПАВ. Катодную М. (>=99,94% Сu) переплавляют и разливают в формы, удобные для послед. обработки прокаткой, волочением. При растворении анодов ряд примесей (As, Fe, Ni, Sb) накапливается в электролите, поэтому часть его выводят из циркуляц. цикла (заменяя равным объемом р-ра H2SO4) и направляют на переработку для получения техн. сортов медного и никелевого купоросов. Нерастворимые включения анода образуют дисперсный продукт - шлам, в к-ром концентрируются благородные и редкие металлы. Этот продукт специально перерабатывают в шламовом цикле. Анодные остатки (выход их 15-18% от массы анода) возвращают на переплавку в цикл огневого рафинирования.

При пирометаллургич. переработке медного концентрата извлекают до 96-98% М. и благородных металлов, однако степень извлечения сопутствующих элементов (S, Zn, Ni, Pb) гораздо ниже, a Fe полностью теряется со шлаком.

Многие проблемы пирометаллургич. произ-ва М. (экологическая из-за повыш. тепло-, пыле- и газовыделения, взры-воопасность в случае контакта расплава штейна с водой и др.) устраняются при использовании гидрометаллургич. технологии. Она включает: селективное выщелачивание М. из сырья, чаще всего р-ром H2SO4 или NH3; очистку р-ра от примесей и извлечение сопутствующих ценных элементов (Zn, Co, Ni, Cd и др.); выделение М. При переработке бедных р-ров (0,5-12,0 г/л М.) используют цементацию на железном скрапе и экстракцию с послед. электрохим. осаждением М. Из богатых р-ров (30-40 г/л М.) М. извлекают чаще электролизом или автоклавным осаждением водородом (127-197 °С, давление Н2 1,5-2,5 МПа). В последнем случае М. получают в форме порошка (>=99,6% М.). Гидрометаллургич. схемы эффективны при извлечении М. из бедных руд методами подземного, кучного, чанового выщелачивания, в т. ч. с использованием биохим. окисления сульфидов; остатки от выщелачивания смешанных руд обогащают флотацией. Рациональна переработка полиметаллич. концентратов, вторичного сырья, особенно при небольшом объеме произ-ва. В этом случае весьма перспективно автоклавное выщелачивание при повыш. т-рах (137-197 °С) и давлении кислородсодержащего газа-окислителя (давление О2 0,2-1,0 МПа), обеспечивающее значит. интенсификацию процесса, получение более чистых р-ров и элементной S при окислении сульфидов. Гидрометаллургич. схемы позволяют более комплексно использовать сырье, проще обеспечить экологич. и пром. санитарию. Внедрение их сдерживается из-за недостаточной интенсивности, повыш. эксплуатац. затрат и др.

Определение. Соед. М. в смеси с содой и углем в пламени горелки образуют красный металлич. королек, р-римый в HNO3. Р-ры, содержащие ионы Сu2+ , при добавлении NH3 приобретают синюю окраску (чувствительность 0,007 мг/л); при добавлении K4[Fe(CN)6] выпадает красно-коричневый осадок (чувствительность 0,0001 мг/л); при взаимод. с Na2S или (NH4)2S образуется черный осадок CuS. Для количеств. определения М. используют гравиметрич., объемный, комплексонометрич., амперометрич., кондуктометрич., по-лярографич., потенциометрич., радиоактивац., эмиссионный, спектральный методы анализа. При повыш. содержании М. ее определяют объемным иодометрич. или более точным электрогравиметрич. методом. Для определения малых кол-в М. используют фотометрич. метод с дити-зоном, купфероном, диэтилдитиокарбаматом Na (чувствительность 0,02-0,002 мг/л), атомно-абсорбционный (кислородно-водородное пламя, l = 324,7 нм, чувствительность 0,01-0,0015 мг/л). При определении содержания М. в сточных водах дополнительно используют флуоресцентный (чувствительность 0,002 мг/л), спектральный (0,002-0,003 мг/л), хроматографич. (0,07 мг/л) методы анализа.

Применение. Широкое применение М. в пром-сти обусловлено рядом ее ценных св-в и прежде всего высокой электрич. проводимостью, пластичностью, теплопроводностью. Более 50% М. используется для изготовления проводов, кабелей, шин, токопроводящих частей электрич. установок. Из М. изготовляют теплообменную аппаратуру (вакуум-испарители, подогреватели, холодильники). Более 30% М. применяют в виде сплавов, важнейшие из к-рых - бронзы, латуни, мельхиор и др. (см. Меди сплавы). М. и ее сплавы используют также для изготовления художеств. изделий. В виде фольги М. применяют в радиоэлектронике. Значит. кол-во М. (10-12%) применяют в виде разл. соед. в медицине (антисептич. и вяжущие ср-ва), для изготовления инсектофунгицидов, в качестве медных удобрений, пигментов, катализаторов, в гальванотехнике и т.д.

Мировое произ-во М. (без СССР) ок. 7,5 млн. т, в т.ч. из вторичного сырья-1,15 млн. т/год (1985). Осн. страны-производители рафинированной М. (1985): США (1,7 млн. т), Япония (1,1), Чили (0,9), Канада (0,8), Замбия (0,53), Заир (0,5).

Все соли М. ядовиты; раздражают слизистые, поражают желудочно-кишечный тракт, вызывают тошноту, рвоту, заболевание печени и др. При вдыхании пыли М. развивается хронич. отравление. ПДК для аэрозолей М. 1 мг/м3, питьевой воды 1,0 мг/л, для рыбных водоемов 0,01 мг/л, в сточных водах до биол. очистки 0,5 мг/л.

М. известна человечеству с глубокой древности. М. и ее сплавы сыграли заметную роль в развитии цивилизации.

Лит.: Набойченко С. С., Смирнов В. И., Гидрометаллургия меди, М., 1974; Металлургия меди, никеля, кобальта, 2 изд., ч. 1, М., 1977; Онаев И. А., Жакибаев Б. К., Медь в истории цивилизации, А.-А., 1983; Ванюков А. В., Уткин Н. И., Комплексная переработка медного и никелевого сырья, М., 1988; Ванюков А. В. [и др.], Плавка в жидкой ванне, М., 1988; Подчайно-ва В.Н., Симонова Л.Н., Медь, М., 1990. С. С. Набойченко.


-метилацетофенон -метоксиацетофенон 2-меркаптобензотиазол 2-меркаптоэтиламин 2-метил-5-винилпиридин N-метилпирролидон Магнезоны Магнетохимия Магниевые удобрения Магний Магнийорганические соединения Магнитная восприимчивость Магнитная постоянная Магнитно-спиновые эффекты Магнитные материалы Магнитный момент Магния галогениды Магния гидроксид Магния карбонат Магния нитрат Магния оксид Магния перхлорат Магния сплавы Магния сульфат Мазут Майзенхаймера перегруппировка Мак-лафферти перегруппировка Мак-фадьена-стивенса реакция Макарова фазы Маковое масло Макро- и микрокомпоненты Макрокинетика Макролиды Макромолекула Макромономеры Макропористые ионообменные смолы Макрорадикалы Максимальная работа реакции Малапрада реакция Малахитовый зеленый Малеиновая и фумаровая кислоты Малеиновый ангидрид Малоновая кислота Малоновый эфир Малононитрил Мальтены Мальтоза Мальтол Манганаты Манганин Маннаны Маннит Манниха реакция Манноза Маноилоксиды Манометры Маноол Марганец Марганецорганические соединения Марганца карбонат Марганца карбонилы Марганца нитрат Марганца оксиды Марганца сульфат Марганцевые удобрения Маскирование Маслонаполненные каучуки Маслостойкость Масляная кислота Масляные краски Масляные лаки Масляный альдегид Масс-спектрометрия Массовое число Массообмен Мастики Мастикс Масштабный переход Маточные средства Матрица плотности Матричные рибонуклеиновые кислоты Матричный синтез Машинные масла Меди ацетаты Меди гидроксиды Меди карбонаты Меди нитрат Меди оксиды Меди сплавы Меди сульфат Меди сульфиды Меди хлориды Медицинские масла Медноаммиачные волокна Медные удобрения Медь Медьорганические соединения Меервейна реакция Межгалогенные соединения Межкристаллитная коррозия Межмолекулярные взаимодействия Межфазная поликонденсация Межфазные скачки потенциала Межфазный катализ Мезаконовая кислота Мезидин Мезитила окись Мезитилен Мезо Мезоионные соединения Мезоксалевая кислота Мезомерия Мезомерный эффект Мезонная химия Мейера - шустера перегруппировка Мейера реакция Меламин Меланины Мелем Мельхиор Мембранный катализ Мембранный потенциал Мембраны биологические Мембраны жидкие Мембраны ионообменные Мембраны разделительные Менделевий Ментадиены Ментаны Ментены Ментол Ментон Меншуткина реакция Мепробamat Меркаптаны Меркаптохинолины Меркуриметрия Мерсеризация Мета Метаболизм Метакриламид Метакриловая кислота Метакрилонитрил Металепсия Металлиды Металлизация полимеров Металлилхлорид Металлирование Металлическая связь Металлические волокна Металлические кристаллы Металлические радиусы Металлические соединения Металлов окисление Металлокомплексный катализ Металлопласты Металлополимеры Металлопротеиды Металлотермия Металлоцены Металлургия Металлы Металлы органические Метальдегид Метан Метанол Метансульфокислота Метансульфохлорид Метатезис Метафосфаты органические Метил-b-нафтилкетоh Метилакрилат Метилаль Метиламины Метилацетат Метилацетилен Метилбензолсульфонат Метилвинилкетон Метилдихлорфосфат Метилдихлорфосфин Метилдихлорфосфит Метилдихлорфосфонат Метилдофа Метиленовый голубой Метиленхлорид Метилиафталины Метилизобутилкетон Метилизотиоцианат Метилизоцианат Метилметакрилат Метилнонилацетальдегид Метиловый спирт Метилсерная кислота Метилстиролы Метилтетрафторфосфоран Метилтимоловый синий Метилфторид Метилхлорид Метилхлорсиланы Метилцеллюлоза Метилэтилбензолы Метилэтилкетон Метиновые красители Метионин Метионинметилсульфонийхлорид Механизм реакции Механические процессы Механические свойства Механохимия Меченые атомы Меченые соединения Мешалки Микотоксины Микробиологический синтез Микроволновая спектроскопия Микрография Микрокапсулирование Микрокристаллоскопия Микроудобрения Микрофильтрация Микрохимический анализ Микроэлементы Микроэмульсии Миллона реакция Минерал Минерализация Минеральные воды Минеральные удобрения Минорные нуклеозиды Миоглобин Миозин Мирцен Мирценаль Митомицины Михаэлиса-беккера реакция Михаэля реакция Михлера кетон Мицеллирный катализ Мицеллообразование Мицеллы Мицеллярные системы Мицунобу реакция Многокомпонентные системы Многофотонные процессы Мовеин Модакриловые волокна Моделирование Модификация белков Модифицирование древесины Модифицирование полимеров Молекула Молекулярная биология Молекулярная динамика Молекулярная масса Молекулярная масса полимера Молекулярная механика Молекулярность реакции Молекулярные интегралы Молекулярные комплексы Молекулярные кристаллы Молекулярные модели Молекулярные соединения Молекулярные спектры Молекулярный анализ Молибдаты Молибден Молибдена карбонилы Молибдена оксиды Молибдена сплавы Молибдена фториды Молибдена хлориды Молибденовые удобрения Моллюскоциды Молочная кислота Моляльность Молярность Монель-металл Моноаминоксидазы Моноглим Монокристаллов выращивание Монокристаллы Мономеры Мономолекулярные реакции Мономолекулярный слой Мононить Моносахариды Монофенолмонооксигеназы Монохлорукссусная кислота Моноэтаноламин Морин Морозостойкость Морская коррозия Морфин Морфинановые алкалоиды Морфолин Морфотропия Моторные масла Моторные топлива Мочевина Мочевины цикл Мощность дозы Моющее действие Мукайямы реакция Мукополисахариды Мультиплетность Мумия Муравьиная кислота Муравьиный альдегид Мурексид Мускусы Мутагены Мутаротация Мутации Мыла Мылонафт Мышьяк Мышьяка гидрид Мышьяка хлориды Мышьякорганические соединения Мюон Мюоний Мягчители Мёссбауэровская спектроскопия
