Словарь научных терминов

Винилхлорид

ВИНИЛХЛОРИД (хлористый винил, хлорэтен, монохлорэтилен) СН2—СНС1, мол. м. 62,50; бесцв. газ с эфирным запахом. Длина связей: С—С1 0,169 нм, С—С 0,138 нм; энергия связей (кДж/моль): С—С1 338,9, С—С 599,98.

Свойства. Т. пл. -158,4°С, т. кип. -13,8°С; d4-20 0,983, d420 0,911 (жидкость), плотность по воздуху 2,17, nD10 1,4046, nD20 1,3700; давление пара (кПа): 0,13 (-105,6°С), 13,33 (-53,2°С), 172 (0°С), 337 (20°С), 2518 (100°С); tкрит 158,4 °С, pкрит5,34 МПа, dкрит 0,370 г/см3;https://www.medpulse.ru/image/encyclopedia/1/9/7/4197.jpeg (мПа*с) 0,334 (-40°С), 0,256 (-1(10°С), 0,180 (20°С),https://www.medpulse.ru/image/encyclopedia/1/9/8/4198.jpeg (мкПа*с) 9,20 (-20°С), 10,71 (20°С), 13,71 (100°С);https://www.medpulse.ru/image/encyclopedia/1/9/9/4199.jpeg (мН/м) 22,3 (-20°С), 16,9 (20°С); Сp, [кДж/(кг*К)] жидкого 1,146 (-20°С), 1,351 (20°С), пара 0,858 (25°С), 1,000 (100°С); теплопроводн. жидкости при 20°С 0,138 Вт/(м*К);https://www.medpulse.ru/image/encyclopedia/2/0/0/4200.jpegН°исп(кДж/кг) 332,7 (-13,8°С), 298,2 (25°С), 217,6 (100°С),https://www.medpulse.ru/image/encyclopedia/2/0/1/4201.jpeg 75,9 кДж/кг,https://www.medpulse.ru/image/encyclopedia/2/0/2/4202.jpeg 92,11 кДж/моль,https://www.medpulse.ru/image/encyclopedia/2/0/3/4203.jpeg - 1198,1 кДж/моль,https://www.medpulse.ru/image/encyclopedia/2/0/4/4204.jpeg - 37,26 кДж/моль; Sо298 263,98 Дж/(моль*К) при 25°С;https://www.medpulse.ru/image/encyclopedia/2/0/5/4205.jpeg 4,84*10-30 Кл*м и 3,00*10-30 Кл*м для жидкости и пара соотв.;https://www.medpulse.ru/image/encyclopedia/2/0/6/4206.jpeg 6,26 (25°С). В. хорошо раств. в обычных орг. р-рителях; р-римость в воде 0,25% (0°С), 0,11% (25°С), р-римость воды в В. 0,042 (0°С), 0,097% (20 °С).

По двойной связи В. вступает в р-ции, типичные для олефинов; НС1 присоединяется к В. по правилу Марковникова, причем легче, чем к этилену, но с меньшей скоростью, чем к винилиденхлориду; р-ция может протекать в жидкой фазе в присут. А1С13 или FeCl3. В последнем случае возрастает селективность, но требуются повышенные т-ра (50-70°С) и давление. Продукт взаимод. НС1О с В. - хлорацетальдегид. Большое практич. значение имеет полимеризация В. и сополимеризация его с др. мономерами. Ингибиторы полимеризации - фенол или гидрохинон. В. значительно менее активен при замещении атома хлора, чем этилхлорид. Однако хлор м. б. замещен, напр., при нагр. В. в спиртовом р-ре алкоголята Na под давлением, а также при взаимод. В. с солями карбоновых к-т с образованием винилалкиловых эфиров, при конденсации с ароматич. или жирноароматич. соединениями Гриньяра в присут. галогенидов металлов типа СоС12 или СгС13. Окисляется В. до хлорацетальдегида или формальдегида, НС1 и СО, алкилируется, дегидрохлорируется в газовой фазе до ацетилена.

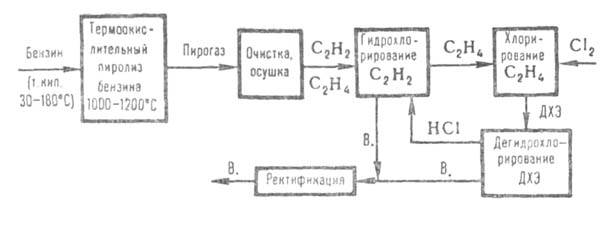

Получение. 1) наиб. старый метод получения В. - гидрохлорирование ацетилена в паровой фазе - проводят при 150-220°С (кат. - активиров. уголь, пропитанный 10-15%-ным р-ром сулемы). Тщательно очищенные осушенные ацетилен и НС1 после смешения поступают в трубчатые реакторы. Тепло р-ции (145 кДж/моль) отводится водой, циркулирующей в межтрубном пространстве. Реакц. газы промывают водой, нейтрализуют, сушат, компримируют и подают на ректификацию, где выделяют чистый В. 2) При получении В. из ацетилена и этилена последний хлорируют до дихлорэтана (ДХЭ), к-рый подвергают парофазному дегидрохлорированию в трубчатой печи при 400-550 °С до В. и НС1. Реакц. газы быстро охлаждают ("закалка"), отделяют от продуктов осмоления и разделяют: НС1 направляют на гидрохлорирование ацетилена (по схеме метода 1), из остатка ректификацией выделяют чистый В., непрореагировавший ДХЭ (30-50% от исходного) возвращают на дегидрохлорирование. 3) Из прямогонного бензина В. получают по схеме:
https://www.medpulse.ru/image/encyclopedia/2/0/7/4207.jpeg

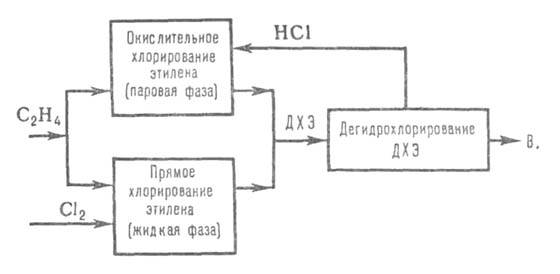

Пирогаз, содержащий по 8-10% ацетилена и этилена, очищают от смолы и высших гомологов ацетилена и этилена, осушают и подвергают гидрохлорированию (по схеме метода 1, только под давл. до 0,61 МПа). После выделения В. этилен поступает на хлорирование до ДХЭ (0,51 МПа; кипящая реакц. среда), к-рый выделяют из реакц. газов конденсацией и после ректификации дегидрохлорируют (по схеме метода 2, только под давл. 1,0 МПа). 4) наиб. распространение получил процесс получения В. из этилена по сбалансированной по хлору схеме (см. ниже). Этилен примерно в равных кол-вах подают в реакторы прямого и окислит. хлорирования. Катализатор окислит. хлорирования - СиС12 на носителе. Образовавшийся на обеих стадиях ДХЭ после очистки и сушки объединяется, подвергается ректификации и дегидрохлорированию по схеме метода 2 (условия дегидрохлорирования, как в методе 3). Побочные продукты (до 100 кг на 1 т В.) в основном м. б. переработаны в перхлоруглеводороды.
https://www.medpulse.ru/image/encyclopedia/2/0/8/4208.jpeg

Достоинства первого метода: простота технол. схемы и используемого оборудования, высокие степень превращ. исходных продуктов (99%) и выход В. (98-99%); недостатки: малая производительность одного реактора (макс. 8-10 тыс. т/год) и высокая стоимость ацетилена, из-за чего этот метод не получил широкого распространения. Самыми высокими технико-экономич. показателями обладает последний процесс благодаря большой производительности реакторов (120-250 тыс. т/год), высокой автоматизации, низкой стоимости этилена.

В лаборатории В. получают дегидрохлорированием ДХЭ спиртовым р-ром NaOH или КОН в метаноле или этаноле при 60-70 °С. Образующийся в виде паров В. сушат гранулированным NaOH и собирают при т-ре от — 25 до -30°С.

Допустимое содержание примесей в В. высшего сорта (%): ацетилена - 0,0001; ацетальдегида - 0,001; дихлорэтанов - 0,001; 1,3 - бутадиена-0,001; хлоропрена - 0,0001; прочих орг. примесей - 0,026; НС1 - 0,0001; железа - 0,0001; влаги - 0,02.

В. используют гл. обр. для произ-ва поливинилхлорида, а также разл. сополимеров (см. Винилхлорида сополимеры). М.б. сырьем для произ-ва винилиденхлорида и метилхлороформа.

Для В. т. всп. -77,8°С (в открытом приборе), -61,1°С (в закрытом), т. самовоспл. 472°С; КПВ в воздухе 3,6-33,0%, в кислороде - 4,0-70,0%. ПДК 0,1 мг/м3 (рекомендуемая).

Мировое произ-во 15 млн. т/год (1981).

Лит.: Трегер Ю. А., Пименов И. Ф., Гольфанд Е. А., Справочник по физико-химическим свойствам хлоралифатических соединений Ci-Cj, Л., 1973; Промышленные хлорорганические продукты. Справочник, под ред. Л. А. Ошина, М., 1978, с. 53-70. Ю.А. Трегер.


1-винил-2-пирролидон В массе Вагнера реакция Вагнера-меервейна перегруппировки Вазелины Вазопрессин Вакуум Вакуумметры Вакуумформование полимеров Валентность Валентные углы Валентных связей метод Валериановые кислоты Валин Валлаха перегруппировка Вальденовское обращение Вальтерилацетат Вальцевание полимеров Ван слайка метод Ван-дер-ваальса уравнение Ван-дер-ваальсово взаимодействие Ван-дер-ваальсовы кристаллы Ван-дер-ваальсовы радиусы Ванадатометрия Ванадаты Ванадий Ванадийорганические соединения Ванадия галогениды Ванадия оксиды Ванилаль Ванилин Вариантность системы Вариационный метод Велера реакция Верапамил Вербенол и вербеной Вердазильные радикалы Вестерберга реакция Весы Ветиверилацетат Ветиверкетон Ветинон Вещества Вещество Взвешивание Взрыв Взрывоопасность Взрывчатые вещества Вибрационная техника Вильгеродта реакция Вильсмайера реакция Вильямсона синтез Винилазолы Винилацетат Винилацетилен Винилиденфторид Винилиденхлорид Винилиденхлорида сополимеры Виниловые мономеры Виниловые эфиры Виниловый спирт Винилогия Винилпиридиновые каучуки Винилпиридины Винилсульфоновые красители Винилфторид Винилхлорид Винилхлорида сополимеры Винипласт Винные кислоты Вириальное уравнение Вирирование фотографического изображения Висбрекинг Вискоза Вискозиметрия Вискозные волокна Висмут Висмута галогениды Висмута оксиды Висмута сульфиды Висмутолы Висмуторганические соединения Витамин Витамин d Витамин u Витамин в12 Витамин в2 Витамин в3 Витамин в6 Витамин вс Витамин е Витамин к Витамин н Витамин рр Витамин с Витамины Виттига реакция Виц.. Влагомеры и гигрометры Влагопроницаемость Влажность Внедрения реакция Внутреннее вращение молекул Внутренняя энергия Внутрирезонаторная лазерная спектроскопия Вода Водно-угольные суспензии Воднодисперсионные краски Водоподготовка Водоразбавляемые лакокрасочные материалы Водород Водорода пероксид Водородная энергетика Водородный показатель Водородоподобные атомы Водостойкость Водоэмульсионные краски Возбужденные состояния Возгораемость Воздух Воздуха разделение Возмущений теория Волновая функция Волокна природные Волокна химические Волокниты Вольта-потенциал Вольтамперометрия Вольфа перегруппировка Вольфрам Вольфрама галогениды Вольфрама гексафторид Вольфрама карбиды Вольфрама оксиды Вольфрама сплавы Вольфрама сульфиды Вольфраматы Вольфрамовые кислоты Вольфраморганйческие соединения Воля-циглера реакция Воски Воспламенение Воспламенение в пожарном деле Воспламенительные составы Восстановители Восстановительное аминйрование Восстановление Вращательные спектры Вревского законы Всесоюзное химическое общество Вспышки температура Втор.. Второе начало термодинамики Вуда сплав Вудворда реактив Вудворда реакция Вудворда-хофмана правила Вулканизация Вымораживание Выпаривание Вырождение энергетических уровней Высаливание Высокомодульные волокна Высокомолекулярные соединения Высокочастотное титрование Высокоэластическое состояние Высшие жирные кислоты Высшие жирные спирты Выщелачивание Вюрца реакция Вяжущие лекарственные средства Вяжущие материалы Вязкость Вязкотекучее состояние
