Словарь научных терминов
Титана сплавы

ТИТАНА СПЛАВЫ, обладают высокой мех. прочностью при достаточной пластичности и вязкости, низкой теплопроводностью, небольшим коэф. линейного расширения, высокой коррозионной стойкостью в нек-рых хим. средах и морской воде, хорошо совместимы с живой тканью.

Слитки Т.е. получают электродуговой плавкой электрода, состоящего из титановой губки (см. Титан) и легирующих элементов, в вакууме или аргоне; затем их перерабатывают в деформир. полуфабрикаты. Небольшую часть деталей получают фасонным литьем или методами порошковой металлургии. Большинство Т.е. хорошо сваривается в вакууме или аргоне электродуговой и электроннолучевой сваркой, контактной и диффузионной сваркой, плохо обрабатывается резанием вследствие сильного налипания на инструмент.

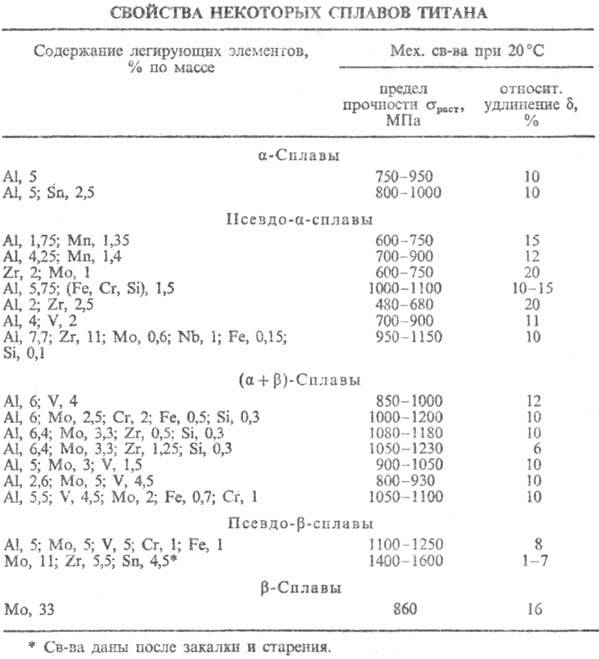

http://www.medpulse.ru/image/encyclopedia/3/7/6/14376.jpeg

Т.е. существуют в разл. полиморфных состояниях. По соотношению кол-ва a-фазы с гексагон. кристаллич. решеткой и b-фазы с объемноцентрир. кубич. решеткой различают a-, псевдо-a-, (a + b)-, псевдо-b- и b-T.c., а также сплавы на основе интерметаллидов (см. табл.). По влиянию на т-ру полиморфных превращений легирующие элементы Т.е. подразделяют на a-стабилизаторы, повышающие т-ру полиморфного превращения, b-стабилизаторы, понижающие ее, и нейтральные упрочнители, мало влияющие на эту т-ру. К первым относят Al, In и Ga; ко вторым - эвтектоидо-образующие (Cr, Mn, Fe, Co, Ni, Cu, Si) и изоморфные (V, Nb, Та, Mo, W) элементы, к третьим-Zr, Hf, Sn, Ge. Вредные примеси в Т.е.- элементы внедрения (С, N, О), снижающие их пластичность и технологичность, и Н, вызывающий водородную хрупкость сплавов.

Т.е. с a-структурой легируют Al, Sn и Zr. Они отличаются повыш. жаропрочностью, высокой термич. стабильностью, малой склонностью к хладноломкости, хорошей свариваемостью. Осн. вид термич. обработки-отжиг при 590-740 °С. Применяются для изготовления деталей, работающих при т-рах до 400-450 °С; сплав Ti высокой чистоты (5% А1 и 2,5% Sn)-один из лучших материалов для работы при криогенных т-рах (до 20 К).

Т.е. с псевдо-а-структурой легируют Аl, Мn, V, Zr, Nb, Sn, Fe, Cr, Si; содержат до 5% b-фазы. Отличаются высокой технологичностью (при содержании Аl < 3%), высокой жаропрочностью (Аl > 6%), высокой термич. стабильностью, хорошей свариваемостью; термически не упрочняются, осн. вид термич. обработки-отжиг при 590-740 °С. Низкоалюминиевые псевдо-a-сплавы предназначены в осн. для изготовления листов, лент, полос, труб, профилей. Листовую штамповку деталей простой формы производят в холодном состоянии, при штамповке деталей сложной формы необходим подогрев до 500 °С. Недостатки этих сплавов-сравнительно невысокая прочность и жаропрочность, большая склонность к водородной хрупкости. Применяются для изготовления сложных в технол. отношении деталей, работающих при т-ре до 350°С.

Комплексно легированные высокоалюминиезые псевдо-а-сплавы, содержащие 89,2% Ti, 6,3% Al, 2% Zr, 1% Mo, 1,5% V или 79,4% Ti, 7,7% Al, 11% Zr, 0,6% Mo, 1% Nb, 0,15% Fe, 0,1% Si, обладают высокой жаропрочностью; применяются для изготовления деталей, длительно работающих при 500-550 °С, напр. лопаток компрессоров авиационных двигателей. Псевдо-a-сплавы, легированные нейтральными упрочнителями (Zr) и b-стабилизаторамы (Мо) в кол-вах, близких к их предельной р-римости в a-фазе, сохраняют высокую пластичность и ударную вязкость при криогенных т-рах, вплоть до т-ры жидкого водорода.

Т.е. (a + b)-структуры легируют А1, V, Zr, Cr, Fe, Mo, Si, W; в отожженном состоянии они содержат 5-50% b-фазы. Отличаются наиб. благоприятным сочетанием мех. и тех-нол. св-в, высокой прочностью, способностью к термич. упрочнению в результате закалки и старения, удовлетворит. свариваемостью, меньшей склонностью к водородной хрупкости по сравнению с a- и псевдо-a-сплавами. Прочностные св-ва пром. (a + b)-сплавов в отожженном состоянии возрастают с увеличением содержания в них b-стабилизаторов. Увеличение содержания А1 в сплавах повышает их жаропрочность, снижает пластичность и технологичность при обработке давлением.

Наиб. распространен сплав Ti с 6% А1, 4% V, используемый в авиационной, ракетной и криогенной технике, судостроении, для изготовления хим. и металлургич. оборудования, в качестве протезов в хирургии и т.п. Сплав Ti с 2,6% А1, 5% Мо, 4,5% V-OCH. материал для крепежных деталей, работающих до 300 °С. Сплав Ti с 5,5% Аl,4,5% V, 2,0% Мо, 1,0% Сr и 0,6% Fe содержит в отожженном состоянии ок. 30% b-фазы, отличается высокой технол. пластичностью, хорошо сваривается; идет на изготовление сильнонагружаемых деталей и конструкций в авиационной технике.

Т.е. с псевдо-b-структурой, содержащий 5% Аl, 5% Мо, 5% V, 1% Сr и 1% Fe и имеющий после отжига (a + b)-структуру и b-структуру после закалки,-наиб. прочный сплав как в отожженном, так и термически упрочненном состоянии; применяется для изготовления сильнонагружаемых деталей и конструкций, длительно работающих до 350-400 °С. Псевдо-b-сплав с содержанием 11% Мо, 5,5% Zr и 4,5% Sn отличается высокой технол. пластичностью в закаленном состоянии и высокой прочностью после закалки и старения. Недостаток псевдо-b-сплавов-невысокая жаропрочность.

К Т.е. с b-структурой относят сплав с содержанием 33% Мо, отличающийся высокой коррозионной стойкостью.

Интерметаллидные Т.е. включают в себя сплавы на основе алюминидов (Ti3Al и TiAl) и никелидов титана (TiNi). Сплавы на основе Ti3Al и TiAl, отличающиеся большой жаропрочностью и малой плотностью, что обеспечивает их очень высокую уд. прочность при т-рах 700-900 °С,- перспективная альтернатива жаропрочным сплавам в авиационных двигателях; их недостаток-высокая хрупкость при нормальной и повышенных т-рах.

Сплавы на основе TiNi (нитинолы) обладают эффектом памяти формы, т.е. способностью восстанавливать геом. форму первонач. изделия или полуфабриката в результате обратного мартенситного превращения, вызванного нагревом. Особый интерес эти сплавы представляют для космич. техники.

Лит.: Глазунов С. Г., Моисеев В. Н., Конструкционные титановые сплавы, М., 1972; Солонина О. П., Глазунов С. Г., Жаропрочные титановые сплавы, М., 1976; Металлография титана, под ред. С. Г. Глазунова и Б. А. Кола-чева, М., 1980; Колачев Б. А., Ливанов В. А., Елагин В. И., Металловедение и термическая обработка цветных металлов и сплавов, М., 1981.

Б. А. Колачев.



(+)-тубокурарин 2-теноилтрифторацетон Таблетирование Табун Тайрон Таллийорганические соединения Талловое масло Тальк Таннины Тантал Тантала галогениды Тантала оксиды Тантала сплавы Танталаты Танталорганические соединения Тарельчатые аппараты Тартраты Тауриды Таутомерия Тафеля уравнение Тафта уравнение Твердое тело Твердость Твердофазная полимеризация Твердофазный синтез Твердые горючие ископаемые Твердые растворы Твердые смазки Твердые сплавы Тейхоевые кислоты Текстолиты Текстурированные нити Текучести температура Теле-замещение Теллур Теллура оксиды. Теллуриды Теллурорганические соединения Теллурофен Теломеризация Температура Темплатный синтез Тензиметрия Теобромин Теофиллин Тепловая теорема Тепловой эффект реакции Теплоемкость Теплоизоляционные материалы Теплообмен Теплопроводность Теплостойкость Теплота образования Теплота сгорания Тер-мейлена метод Тербий Терефталевая кислота Терефталоилхлорид Термит Термический анализ Термический крекинг Термогравиметрия Термография Термодеполяризационный анализ Термодинамика Термодинамические потенциалы Термодинамическое равновесие Термодиффузионное разделение Термолиз Термолизин Термолюминесценция Термометрия Термометры Термопласты Термореактивные пластмассы Термостойкие волокна Термостойкие полимеры Термостойкость Термофорез Термохимия Термоэластопласты Терпеновые смолы Терпеновые спирты Терпены Терпинены Терпинеолы Терфенилы Тестостерон Тетрагидрофолатдегидрогеназа Тетрагидрофуран Тетразен Тетразол Тетралин Тетраметилолфосфонийхлорид Тетранитрометан Тетранитропентаэритрит Тетрафторэтилен Тетрахлорбензолы Тетрахлорэтаны Тетрахлорэтилен Тетрацианохинодиметан Тетрацианоэтилен Тетрациклины Тетраэтилсвинец Тетраэтоксисилан Тетрил Тетроники Тетурам Технеций Техника безопасности Технические жидкости Технический углерод Тиазиновые красители Тиазол Тиамин Тиенотиофены Тиепин Тиетан Тиильные радикалы Тиираны Тиксотропия Тиле-винтера реакция Тимидин Тимин Тимол Тиоацетамид Тиогликолевая кислота Тиодигликоль Тиозоли Тиоиндиго Тиоиндигоидные красители Тиокарбаминовые кислоты Тиокарбонильные соединения Тиокарбоновые кислоты Тиоколы Тиолы Тиомочевина Тион-тиольная перегруппировка Тионилгалогениды Тиопентал-натрий Тиопираны Тиопирилия соли Тиосалициловая кислота Тиосемикарбазиды Тиосемикарбазоны Тиосерная кислота Тиоспирты Тиосульфаты неорганические Тиосульфокислоты Тиоугольные кислоты Тиофен Тиофенол Тиофенолы Тиоформальдегид Тиофосфаты неорганические Тиофосфаты органические Тиохолин Тиоцианаты неорганические Тиоцианаты органические Тиоэфиры Типов теория Тиреотропный гормон Тирозин Тироксин Тиролиберин Титан Титана галогениды Титана карбид Титана нитрид Титана оксиды Титана сплавы Титана сульфаты Титана хлориды Титанаты Титанорганические соединения Титр Титраторы Титриметрия Тиурамы Тиффено реакция Тищенко реакция Тодда-атертона реакция Тозилаты Ток обмена Токолитические средства Токоферолы Токсины Токсичность Толан Толленса реактив Толуидины Толуилендиамины Толуилендиизоцианаты Толуиловые альдегиды Толуиловые кислоты Толуол Толуолсульфамиды Толуолсульфокислоты Толуолсульфонат Толуолсульфохлориды Тонкие пленки Тонкослойная хроматография Топлива Топливные элементы Топные отношения Топоизомеразы Топология Топомеризация Топохимические реакции Торий Торпа-циглера реакция Торф Тошлирование Травление Транквилизаторы Трансаминирование Трансаннулярные реакции Трансгидрогеназа Транскетолаза Транскрипция Трансляция Трансмиссионные масла Транспозоны Трансферазы Трансформация Трассирующие составы Трассёра метод Трение Треоизомеры Треонин Третье начало термодинамики Трехмерные полимеры Триазины Триазолы Триаминотринитробензол Триарилметильные радикалы Триацетатные волокна Триацетонамин Трибохимия Трибутилфосфат Триизобутилалюминий Трииодтиронин Тримезиновая кислота Тримекаин Тримеллитовая кислота Триметиламин Триметилолфосфин Триметилолфосфиноксид Триметилфосфит Тримолекулирные реакции Тринитробензол Тринитроксилол Тринитрорезорцин Тринитротолуол Тринитрофенол Триозофосфатиомераза Триоксан Триоксибензолы Триорганоарсины Трипсин Триптофан Триптофана3а Тритий Трифенилкарбинол Трифенилметан Трифенилметановые красители Трифенилфосфат Трифенилфосфин Трифенилфосфит Трифенилхлорметан Трифторацетиллцетон Трифторнадуксусная кислота Трифторнитрозометан Трифторуксусная кислота Трихлорбензолы Трихлорэтаны Трихлорэтилён Трихомонацид Триэтаноламин Триэтилалюминий Триэтиламин Триэтиленгликоль Тройная связь Тройная точка Тромбин Тропановые алкалоиды Тропафен Тропацин Тропеолины Тропилия соединения Трополоны Трудногорючие волокна Тулий Туманоулавливание Туннельный эффект Турбидиметрия Турбинные масла Турбулентная диффузия Тяжёлая вода
