Оптические материалы

ОПТИЧЕСКИЕ МАТЕРИАЛЫ, кристаллич. или аморфные материалы, предназначенные для передачи или преобразования света в разл. участках спектрального диапазона. Различаются по строению, св-вам, функцией, назначению, а также по технологии изготовления.

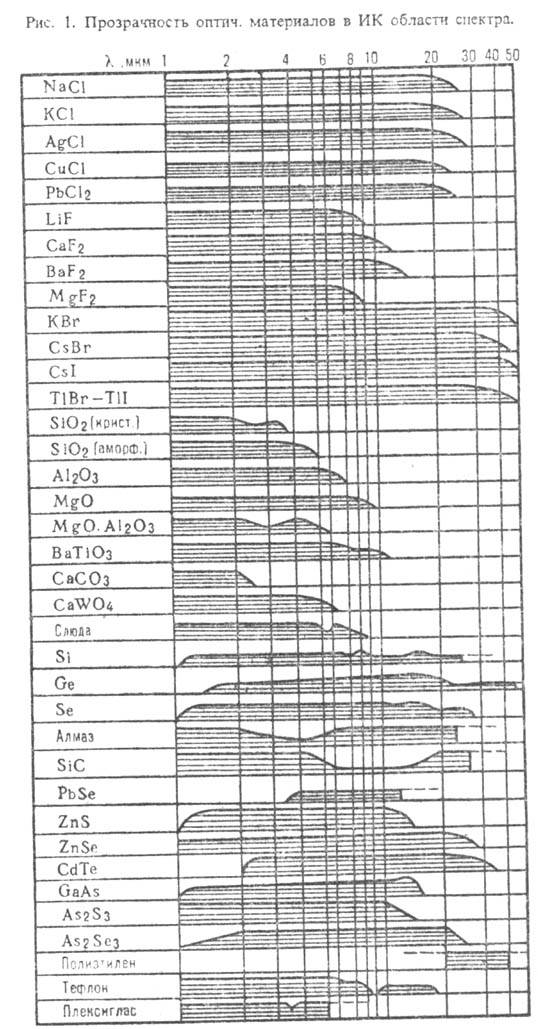

Структура и свойства. По строению О. м. подразделяют на моно- и поликристаллические, стекла, аморфные, стекло-кристаллические и жидкокристаллические. Прир. монокристаллы, напр., флюорита CaF2, кварца SiO2, кальцита СаСО3, слюды, каменной соли и др., давно используют в качестве О. м. Кроме того, используют большое кол-во синтетич. монокристаллов, обладающих прозрачностью в разл. участках оптич. диапазона (рис. 1) и имеющих высокую однородность и определенные габариты.

Поликристаллические О. м. характеризуются прозрачностью, по величине сходной с прозрачностью монокристаллов, и лучшими по сравнению с ними конструкц. св-вами. Наиб. применение находит оптич. керамика (иртра-ны) на основе Аl2О3 (напр., поликор, или лукалокс), Y2O3 (иттралокс), MgAl2O4, SiO2 (кварцевая оптич. керамика), цирконато-титанатов Pb, La (электрооптич. керамика), а также бескислородные поликристаллические О. м. для ИК области спектра- LiF, MgF2, ZnS, ZnSe и др.

http://www.medpulse.ru/image/encyclopedia/0/0/5/10005.jpeg

Оптические стекла характеризуются высокой прозрачностью в разл. спектральных диапазонах, высокой однородностью структуры, позволяющей сохранять неизменность фронта световой волны при ее распространении в толще стекла, коррозионностойкостью, хорошими конструкц. св-вами, относительно простой технологией изготовления крупногабаритных изделий и изделий со сложной конфигурацией. Применяются с 18 в. В качестве О. м. используют бесцв. или цветные оксидные и бескислородные стекла (см. также Стекло неорганическое). Большинство оксидных оптич. стекол-силикатные (более 30-40% SiO2 по массе), свинцово- или боросиликатные, а также многокомпонентные оксидные системы из 10-12 разл. оксидов, напр. алюмоси-ликафосфатные стекла, содержащие Аl2О3, SiO2, P2O5. Несиликатные оксидные стекла содержат Р2О5, В2О3, GeO2 или ТеО2. При изменении состава стекол изменяются и их оптич. константы, гл. обр. показатель преломления nD и коэф. дисперсии света vD. В зависимости от величин этих характеристик на диаграмме nDvD (т. наз. диаграмма Аббе) О. м. делят на типы-кроны и флинты (рис. 2). Флинты характеризуются малым коэф. дисперсии (vD < 50), кроны -большим (vD > 50). Стекла обоих типов наз. легкими или тяжелыми в зависимости от величины показателя преломления. Обе разновидности стекол имеют общие компоненты - SiO2, Na2O, К2О. Кроме того, для увеличения vD в состав кронов добавляют В2О3, А12О3, ВаО, СаО, в состав флинтов-PbO, TiO2, ZnO, MgO, Sb2O3. Осветлители стекол-As2O3 и Sb2O3. Наиб. высокими значениями vD обладают фосфатные флинты на основе Р2О5 (особенно при введении фторидов металлов).

http://www.medpulse.ru/image/encyclopedia/0/0/6/10006.jpeg \

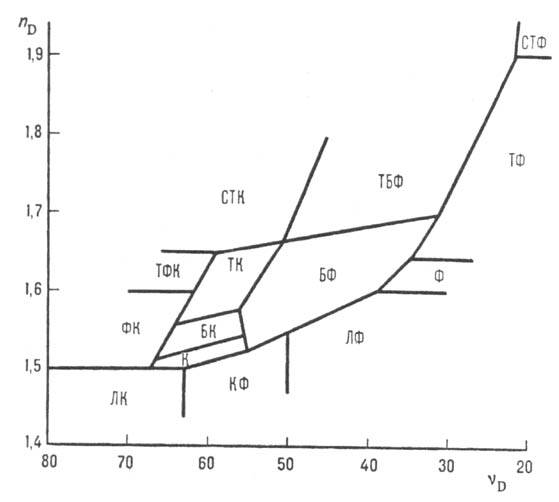

Рис. 2. Классификация оптич. стекол (диаграмма Аббе) в зависимости от их показателя преломления (nD) и коэф. дисперсии света (vD): ЛК-легкие кроны; ФК-фосфатные кроны; ТФК-тяжелые фосфатные кроны; К-кроны; БК-баритовые кроны; ТК - тяжелые кроны; КФ - кронфлинты: БФ-баритовые флинты; ТБФ-тяжелые баритовые флинты; ЛФ-легкие флинты; Ф-флинты; ТФ-тяжелые флинты; СТФ-сверхтяжелые флинты; СТК-сверхтяжелые кроны.


Особое место среди стекол занимают фотохромные (см. Фотохромизм)стекла. Выделяют также кварцевые стекла, уникальные по термо- и хим. стойкости, огнеупорности и др. св-вам. Стеклообразный SiО2-осн. компонент кварцевых оптич. волокон для протяженных волоконно-оптич. линий связи; такие волоконно-оптич. материалы характеризуются миним. оптич. потерями на поглощение (~ 10-6 см-1). Для линий протяженностью 10-100 м используют также оптич. волокна на основе прликомпонентных стекол и полимеров (оптич. потери ~ 10-3 — 10-5 см-1).

Оптич. потери (теоретические) у бескислородных оптич. стекол на 1-3 порядка ниже, чем у оксидных. В качестве таких материалов для ИК диапазона используют обычно разл. халькогенидные стекла, содержащие As, S (Se, Те), Sb, P, Tl, Ge и др. Наим. оптич. потерями в ИК диапазоне обладают оптич, волокна на основе галогенидов Ag, Tl и их твердых р-ров и волоконные световоды на основе фтороцирконатных (содержат Zr, F с добавлением Ва, Na, РЗЭ и др.) и халькогенидных стекол [содержат As-S(Se)-Ge].

К аморфным О. м. относятся мн. нсорг. и орг. в-ва. Среди первых наиб. распространены аморфный Si, SiO2, оксиды II-VI групп, соед. типа AIIBVI, среди вторых-разл. полимеры: полиметилметакрилат (орг. стекло), полистирол, мн. фторопласты.

Неорг. аморфные О. м. используют гл. обр. в виде разл. пленок, иногда в виде массивных образцов (напр., аморфный Si); орг. аморфные О. м.-в виде пленок, оптич. волокон, массивных образцов (напр., полистирол).

О стеклокристаллических О.м. см. Ситаллы, о жидкокристаллических-Жидкие кристаллы.

К особому классу относятся О.м. с непрерывно изменяющимся составом и оптич. св-вами. Основа таких материалов - градиентные оптич. волокна или самофокусирующие градиентные оптич. элементы (напр., селфок, или гра-дан) в виде цилиндрич. образцов (диаметр 1-10 мм), обеспечивающих фокусировку света. Изготовляют их из таллиево-силикатных или силикогерманатных стекол, кристаллич. материалов (напр., на основе твердых р-ров галогенидов Т1), полимеров (напр., полиметилметакрилата). Градиентные слои и пленки на монокристаллах ниобата Li и др. кристаллич. или стеклянных материалах - основа интегрально-оп-тич. устройств.

По спектральному диапазону различают О.м., пропускающие в УФ, видимой и ИК областях спектра. Нек-рые О.м. характеризуются широким плато спектрального пропускания, иногда разбиваемого на отдельные окна прозрачности селективными полосами поглощения примесей. Для работы в УФ (http://www.medpulse.ru/image/encyclopedia/0/0/7/10007.jpeg> 0,2 мкм), видимой и ближней ИК областях спектра применяют гл. обр. кварц, фториды Li и Na; для работы в средней и дальней областях ИК спектра-преим. бескислородные О.м. Такие О.м., как Si, Ge, GaAs, InSb, пропускают только ИК излучение; галогениды щелочных металлов, BaF2, ZnSe прозрачны в видимой, ближней и средней ИК областях спектра; КСl, GaAs, TlBr-TlI и др. пропускают интенсивное лазерное ИК излучение.

С увеличением массы атомов, составляющих структуру О. м., длинноволновая граница пропускания большего числа О.м. перемещается в сторону расширения спектрального диапазона; напр., для анионов имеет место след. ряд: оксиды http://www.medpulse.ru/image/encyclopedia/0/0/8/10008.jpeg фториды http://www.medpulse.ru/image/encyclopedia/0/0/9/10009.jpeg сульфиды < хлориды http://www.medpulse.ru/image/encyclopedia/0/1/0/10010.jpeg селени-ды < бромиды http://www.medpulse.ru/image/encyclopedia/0/1/1/10011.jpeg теллуриды < (либо =) иодиды. Для иоди-да Cs длинноволновая граница прозрачности составляет ~ 60 мкм.

По назначению различают: О.м. для элементов оптич. устройств; просветляющие, отражающие и поглощающие покрытия; электрооптич., магнитооптич., акустооптич. и пьезооптич. материалы. Иногда к О.м. относят лазерные материалы, материалы для преобразования света в тепло и электричество, а также О. м. в виде композитов, порошков, эмульсий: дисперсные фильтры, отражающие покрытия, люминесцирующие стекла, красители для лазеров. В качестве О.м. иногда применяют оптич. клеи (с определенным показателем преломления), прозрачные орг. иммерсионные жидкости и др.

Материалы оптич. устройств (линзы, светофильтры и т.п.) имеют определенный показатель преломления, высокую прозрачность в определенном спектральном диапазоне, хорошо поддаются оптико-мех. обработке (шлифованию, полировке) пов-сти. Наиб. важное св-во-оптич. однородность, т.к. ослабление (потери) света, наряду с поглощением, определяется рассеянием на разл. дефектах структуры-микровключениях посторонних фаз, пузырях и свилях (областях стекол с измененным показателем преломления), микропорах (для керамики) и т.п.

Просветляющие покрытия служат для уменьшения коэф. отражения оптич. устройств, отражающие-для изготовления зеркал, поглощающие-для чернения пов-сти. Разновидность просветляющих покрытий - интерфе-ренц. покрытия толщиной 10-150 мкм; они м. б. многослойными и характеризоваться постепенным изменением показателя преломления от низкого (1,3-1,55; NaAlF4 , MgF2 или SiO2) до среднего (2,0-2,6; ZrO2, GeO2, ZnS, TiO2 или A12S3) и высокого (более 3,0; Si, Ge). Отражающие покрытия изготовляют гл. обр. из Ag, Au, Al, поглощающие - из углерода, оксидов, нитридов и силицидов.

Электрооптические, магнитооптические, акустооптические и пьезооптические О.м. характеризуются способностью менять свои оптич. св-ва под действием разл. полей (электрич., магн., звуковых). Наиб. распространенные электрооптич. материалы-КН2РО4, KH2AsO4 и их дейтериевые аналоги, соли др. щелочных металлов и аммония, кристаллы типа сфалерита и эвлитина, разл. сегнето- и антисегнетоэлектрики, в т.ч. LiNbO3, LiTaO3, BaTiO3, бариевостронциевые бронзы и др. К маг-нитооптич. материалам относят железоиттриевые и железо-гадолиниевые гранаты, ферриты, содержащие РЗЭ, и др. (см. Магнитные материалы). Осн. акустооптич. и пьезооптич. материалы - кварц, мн. титанаты, ниобаты, танталаты и др. (см. Акустические материалы).

Многие О. м. способны поляризовать световой поток, напр. вращать плоскость поляризации света. При облучении нек-рых О. м. видимыми и УФ лучами наблюдается вторичное свечение-фотолюминесценция (см. Люминесценция).

Методы получения. В зависимости от состава и назначения О. м. для их получения применяют разл. методы. Общим является то, что все О. м. получают из сырья, максимально очищенного от примесей (напр., для О. м., работающих в видимой и ближней ИК областях, осн. красящие примеси-Fе, Mn, Cu, Cr, Ni, Co). Содержание примесей в сырье не должно превышать 10-2 % по массе, что обеспечивает коэф. поглощения менее 10-2 см-1, а в случае волоконно-оптич. материалов -10 -5 -10 -7 % по массе.

Для выращивания синтетич. монокристаллов используют методы монокристаллов выращивания, для оксидной керамики-спекание (см. Керамика), для получения поликристаллических О. м. из порошков-горячее прессование. Бескислородные поликристаллические О. м. для ИК области спектра с размерами зерен ~ 50 мкм и коэф. поглощения ~ 10-3 см-1 получают с использованием метода хим. осаждения из газовой фазы или конденсацией из паровой фазы. Оптич. стекла получают методом варки стекла. Для кварцевых оптич. волокон наиб. распространено хим. осаждение из газовой фазы по р-циям SiCl4 + O2http://www.medpulse.ru/image/encyclopedia/0/1/2/10012.jpegSiO2 + 2 Сl2 или SiCl4 + О2 + 2Н2http://www.medpulse.ru/image/encyclopedia/0/1/3/10013.jpegSiO2 + 4 НСl. Образующиеся при высокой т-ре частицы SiO2 осаждают (в виде слоев) на внутр. пов-сть кварцевой трубки (т. наз. CVD-метод; англ, chemical vapor deposition), внеш. пов-сть цилиндрич. подложки (OVD-метод; англ. outer vapor deposition) или на торец затравочного кварцевого стержня (VAD-метод; англ, vapor axial deposition); затем при нагревании заготовка оплавляется и вытягивается в тонкое оптич. волокно. Для изменения состава и nD кварц легируют Ge, F и др. Для получения поликомпонентных и ИК оптич. волокон используют филь-ерный метод или перетяжку пары "согласованных" стекол по методу "штабик-трубка".

Среди разл. методов получения градиентных материалов наиб. значение имеет обработка стекол расплавами солей щелочных металлов, при к-рой протекает диффузия ионов из стекла в расплав и наоборот (метод ионного обмена).

Неорг. аморфные О.м. получают конденсацией из паро-газовой фазы, химическими транспортными реакциями, кристаллизацией и хим. осаждением из р-ров, облучением кристаллич. материалов и др. методами; органические - полимеризацией в блоке, р-ре и т.д. Для снижения оптич. потерь в волокнах из аморфных органических О.м. до 10-2-10-4см-1 используют мономеры, предварительно подвергнутые очистке. Покрытия из О.м. наносят термич. вакуумным напылением, испаряя исходный материал в электропечах или потоком электронов (катодное, магне-тронное распыление).

О. м. применяют в качестве элементов в оптич. системах приборов, оптоэлектронных устройствах, световодных системах связи, измерит. и интегральных схемах, в средствах управления и контроля технол. и физ. процессами, бытовых приборах, мед. аппаратуре и т.д.

Лит.: Винчелл А. Н., Винчелл Г., Оптические свойства искусственных минералов, пер. с англ.. М., 1967: Сонин А. С., Василевская А. С., Элекгрооптические кристаллы, М., 1971; Физико-химические основы производства оптического стекла, под ред. Н. И. Демкиной, Л., 1976; Мидвин-тер Д. Э., Волоконные световоды для передачи информации, пер. с англ., М., 1983; Кочкин Ю. И., Румянцева Г. Н., "Зарубежная радиоэлектроника", 1985, №9, с. 89-96; Л еко В. К., Мазурин О. В., Свойства кварцевого стекла, Л., 1985; Deutsch Т. F., "J. Electronic Materials", 1975, v. 4, №4, р.663-719; Lucas I., "Infrared Physics", 1985, v.25, №1/2, p!277-81.

В. В. Сахаров.
