Словарь научных терминов

Коксование

КОКСОВАНИЕ, разложение при высокой т-ре без доступа воздуха твердых и жидких горючих ископаемых с образованием летучих в-в и твердого остатка - кокса. Последний находит широкое применение в разл. отраслях народного хозяйства (см. Кокс каменноугольный, Кокс нефтяной, Кокс пековый). Сырье для К.-в осн. каменный уголь; в значительно меньших масштабах перерабатывают др. горючие ископаемые, а также высококипящие остаточные продукты дистилляции нефти (см. ниже), кам.-уг. пек и т.д. К. каменного угля - переработка его при 900-1100 °С с целью получения кам.-уг. кокса, коксового газа, каменноугольной смолы и др. продуктов. Предварительно обогащенные (отделенные от минер. примесей), измельченные до зерен размером преим. менее 3 мм и тщательно перемешанные угли (шихту) направляют в башню, из к-рой с помощью загрузочных вагонов через спец. люки подают в раскаленные коксовые печи - горизонтальные аппараты щелевидного типа (см. рис.). Обогреват. простенки (вертикальные каналы) печей выложены из динасового огнеупорного кирпича. Преимуществ, применение нашли печи с камерами шириной 400-500 мм, высотой 47 м, длиной 12-16м, полезным объемом 20-50 м3. Неск. десятков печей (обычно 60-70) компонуют в единую систему - коксовую батарею, обслуживаемую общим комплектом
https://www.medpulse.ru/image/encyclopedia/6/1/1/7611.jpeg
Коксовая печь: 1 камера; 2 обогревательный простенок; 3 уровень загружаемой шихты; 4 горелки; 5 уровень обогрева.

машин и механизмов (загрузочные и тушильные вагоны, коксовыталкиватель, двересъемная машина и др.). В зависимости от ширины камеры, влажности шихты и ее насыпной массы, а также т-ры в простенках (обычно 1300-1370 °С) нагревание шихты длится 14-18 ч. Для обогрева печей используют доменный, коксовый, генераторный и др. газы или их смеси. Эти теплоносители сгорают в обогреват. простенках, куда наряду с газом подают воздух. Для его подогрева в спец. регенераторах, к-рые расположены под коксовой батереей и служат как бы ее основанием, используют теплоту продуктов сгорания газа. К. характеризуется разновременностью процессов, происходящих в отдельных слоях (слоевое К.). Вследствие этого в коксуемом массиве длительно находятся одновременно слои кокса, полукокса, тестообразной пластич. массы, сухой и влажный уголь. Кокс формуется в виде монолита (коксового "пирога"), к-рый затем растрескивается на куски разной величины. К концу процесса т-ры во всех слоях практически выравниваются. После завершения К. дверь камеры открывается с помощью спец. механизмов и раскаленный "пирог" подается коксовыталкивателем в тушильный вагон, перемещающийся по рельсам вдоль коксовой батареи. Кокс тушится в этом вагоне мокрым способом - обильно орошается водой ок. 2 мин. Охлажденный кокс выгружается равномерным слоем на наклонную коксовую площадку (рампу), на грохотах с квадратными отверстиями разделяется по классам крупности (>40, 40-25, 25-10, <10мм) и направляется потребителям. Все большее распространение получает разработанный в СССР сухой способ тушения. Из форкамеры спец. установки кокс постепенно перемещается в камеру тушения, где с помощью N2 или др. инертных газов охлаждается до 200-220 °С. Газ движется снизу вверх навстречу кускам кокса и, охлаждая его, нагревается до 800-900 °С и направляется в котельную установку, где отдает теплоту для образования водяного пара. Охлажденный газ нагнетателем возвращается на тушение раскаленного кокса. Летучие продукты К. в виде парогазовой смеси с т-рой 700-750 °С охлаждаются сначала в газосборнике, тонкораспыленной водой до 80 °С, а затем в трубчатых холодильниках до 25-35 °С. Образовавшиеся конденсаты после отделения от коксового газа разделяют отстаиванием и получают орг. и водный слои-соотв. кам.-уг. смолу и надсмольную воду (см. Пирогенетическая вода). Из 1 т угольной шихты получают 650-750 кг кокса, 340-350 м3 коксового газа, 30-40 кг смолы, 10-12 кг сырого бензола, 2,5-3,4 кг NH3. Кол-во каменного угля, перерабатываемого в мире методом К., составляет более 500 млн. т/год (1984). По произ-ву кокса СССР занимает 1-е место в мире. Технология К. предусматривает переработку только определенной группы каменных углей (коксовых, жирных, отощенных, спекающихся), способных при нагр. переходить в пластич. состояние. Поскольку запасы и добыча этих типов углей ограничены, в состав шихты все в больших кол-вах начинают вводить слабоспекающиеся угли малой (газовые) и высокой степени метаморфизма и даже тощие. При этом, чтобы не ухудшить качество (особенно прочность) кокса, технологию слоевого К. несколько изменяют. В частности, получает распространение метод частичного брикетирования шихты перед К. Примерно 1/3 кол-ва шихты, состоящей из слабоспекающихся углей, брикетируют со связующим нефтяного или кам.-уг. происхождения и добавляют брикеты к остальной массе шихты, направляемой в угольную башню. Эта технология дает возможность снизить содержание в шихте спекающихся углей от 64% и более (требуемый уровень при обычной подготовке) до 50%. В нек-рых странах шихту загружают в печи в виде трамбованных прочных угольных блоков плотн. 1,10-1,15 т/м3; трамбование шихты осуществляют с помощью спец. устройства, смонтированного на коксовыталкивателе. Эффективный метод совершенствования слоевого К. шихты с большим содержанием слабоспекающихся компонентов заключается в том, что хорошо измельченную шихту сначала нагревают газообразным теплоносителем до 150-250 °С и только после этого загружают в печи. Термич. подготовка шихты позволяет увеличить в ней долю газовых углей до 70-75%, повысить на 30-40% производительность печей (благодаря увеличению разовой загрузки шихты вследствие повышения ее насыпной массы от 0,7 до 0,85 т/м3 и сокращению длительности процесса на 1,5-2,0 ч), увеличить прочность кокса. Принципиально новая технология непрерывного К. - метод получения формованного кокса: скоростное нагревание шихты до пластич. состояния, формование под небольшим давлением с получением т. наз. формовок и их послед. прокаливание в вертикальных печах. Метод дает возможность использовать слабоспекающиеся угли, получать кокс желаемых размеров и формы, снизить до минимума загрязнение окружающей среды и автоматизировать технол. операции. Лит.. Справочник коксохимика, т. 2, под ред. А. К. Шелкова, М., 1965; Руководство по коксованию, под ред. О. Гроссинского, пер. с нем., т. 1, М., 1966; Грязнов Н. С., Основы теории коксования, М., 1976. М. Г. Скляр. К. нефтяного сырья - его глубокий термич. крекинг, при 450-540 °С с целью получения нефтяного кокса, а также углеводородных газов, бензинов и керосино-газойлевых фракций. Сырье - тяжелые остатки, образующиеся при дистилляции нефти, деасфальтизации, термич. и каталитич. крекинге остаточных и дистиллятных фракций, пиролизе бензина и газойлевых фракций. При К. происходит расщепление всех компонентов сырья с образованием жидких дистиллятных фракций и углеводородных газов; деструкция и циклизация углеводородов с интенсивным выделением керосино-газойлевых фракций; конденсация и поликонденсация углеводородов и глубокое уплотнение высокомол. соединений с образованием сплошного коксового "пирога". Замедленное (полунепрерывное) коксование, наиб. распространено в мировой практике. Сырье, предварительно нагретое в трубчатых печах до 350-380 °С, непрерывно контактирует в ниж. части ректификац. колонны, к-рая работает при атм. давлении, с парами, подаваемыми из реакц. аппаратов. В результате тепло- и массообмена часть паров конденсируется, образуя с исходным сырьем т. наз. вторичное сырье, к-рое нагревается в трубчатых печах до 490-510 °С и поступает в коксовые камеры - полые вертикальные цилиндрич. аппараты диаметром 3-7 м и высотой 22-30 м. В камеру реакц. масса непрерывно подается в течение 24-36 ч и благодаря аккумулированной ею теплоте коксуется. После заполнения камеры коксом на 70-90% его удаляют, обычно струей воды под высоким давлением (до 15 МПа). Кокс поступает в дробилку, где измельчается на куски размером не более 150 мм, после чего подается элеватором на грохот, где разделяется на фракции 150-25, 25-6 и 6-0,5 мм. Камеру, из к-рой выгружен кокс, прогревают острым водяным паром и парами из работающих коксовых камер и снова заполняют коксуемой массой. Летучие продукты К., представляющие собой парожидкостную смесь, непрерывно выводятся из действующих камер и последовательно разделяются в ректификац. колонне, водоотделителе, газовом блоке и отпарной колонне на газы, бензины и керосино-газойлевые фракции (см. табл.). Типичные параметры процесса: т-ра в камерах 450-480 oС, давление 0,2-0,6 МПа, продолжительность до 48 ч. Достоинства замедленного К. - высокий выход малозольного кокса. Из одного и того же кол-ва сырья этим методом можно получить в 1,5-1,6 раза больше кокса, чем при непрерывном К. (см. ниже). Поэтому замедленное К. применяют, как правило, для произ-ва нефтяного кокса. Газы К., содержащие предельные (С14) и непредельные (С24) углеводороды, Н2 и H2S, направляют на газофракционирующую установку (см. Газы нефтепереработки). Бензины К. содержат значит. кол-во непредельных углеводородов и имеют октановое число не более 72. Поэтому их подвергают гидроочистке, к-рая сопровождается удалением серы, с послед. каталитич. риформингом. Керосино - газойлевые фракции - сырье для каталитич. крекинга, в произ-ве техн. углерода (сажи), компонент газотурбинных

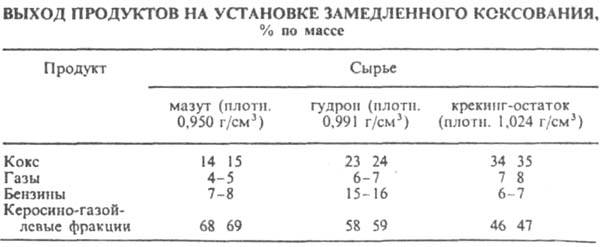

https://www.medpulse.ru/image/encyclopedia/6/1/2/7612.jpeg
топлив, основа профилактич. ср-в против смерзания и слипания сыпучих материалов (ниогрин, северин, универсин). Непрерывное коксование в кипящем слое (термоконтактный крекинг). Сырье, предварительно нагретое в теплообменнике, контактирует в реакторе с нагретым и находящимся во взвешенном состоянии инертным теплоносителем (обычно порошкообразный кокс с размером частиц до 0,3 мм, реже более крупные гранулы) и коксуется на его пов-сти в течение 6-12 мин. Образовавшийся кокс и теплоноситель выводят из зоны р-ции и подают в регенератор (коксонагреватель). В последнем слой теплоносителя поддерживается во взвешенном состоянии с помощью воздуха, в токе к-рого выжигается до 40% кокса, а большая его часть направляется потребителю. Благодаря теплоте, выделившейся при выжигании части кокса, теплоноситель нагревается и возвращается в реактор. Для перемещения теплоносителя используется пневмотранспорт частиц кокса, захватываемых потоком пара или газа. Дистиллятные фракции и газы выводят из реактора и разделяют так же, как при замедленном К. Типичные параметры процесса: т-ра в теплообменнике, реакторе и регенераторе 300-320, 510-540 и 600-620 °С соотв., давление в реакторе и регенераторе 0,14-0,16 и 0,12-0,16 МПа соотв., соотношение по массе сырье теплоноситель = (6,5-8,0): 1. К. в кипящем слое используют для увеличения произ-ва светлых нефтепродуктов. Кроме того, сочетание непрерывного К. с газификацией образующегося кокса м. б. применено для получения дизельных и котельных топлив. Периодич. коксование проводят в горизонтальных цилиндрич. аппаратах диаметром 2-4 м и длиной 10-13 м. Сырье в кубе постепенно нагревают снизу открытым огнем. Далее обычным способом (см. выше) выделяют дистилляты, кокс подсушивают и прокаливают (2-3 ч). Далее т-ру в топке под кубом постепенно снижают и охлаждают куб сначала водяным паром, а затем воздухом. Когда т-ра кокса понизится до 150-200 °С, его выгружают. Типичные параметры процесса: т-ра в паровой фазе 360-400 °С, давление атмосферное. Этим способом получают электродный и спец. виды высококачеств. кокса с низким содержанием летучих. Однако способ малопроизводителен, требует большого расхода металла и топлива, а также значит. затрат ручного труда и поэтому почти не используется в пром-сти. Лит.. Сюняeв 3. И., Нефтяной углерод, М., 1980; Эрих В. Н., Расина М. Г., Рудин М. Г., Химия и технология нефти и газа, 3 изд.. Л., 1985. З.И. Cюняев.


-капролактам Keтoальдегиды Кабачника-филдса реакция Кавитация Кадио-ходкевича реакция Кадионы Кадмий Кадмийорганические соединения Кадмия антимонид Кадмия галогениды Кадмия нитрат Кадмия оксид Кадмия селенид Кадмия сульфат Кадмия сульфид Кадмия теллурид Кадмия хлорид Казеин Каландрование полимеров Калий Калийная селитра Калийные удобрения Калифорний Калия гексацианоферраты Калия гидрокарбонат Калия гидроксид Калия дихромат Калия дицианоаурат(i) Калия иодид Калия карбонат Калия нитрат Калия оксид Калия перманганат Калия пероксодикарбонат Калия пероксосульфаты Калия сульфат Калия сульфиды Калия фосфаты Калия фторид Калия хлорид Калия цианат Калия цианид Калия этилксантогенат Каломель Каломельный электрод Калориметрия Кальмодулин Кальциевая селитра Кальций Кальцийорганические соединения Кальцитонин Кальциферолы Кальция алюминаты Кальция бораты Кальция вольфраматы Кальция галогениды Кальция гидроксид Кальция гипохлорит Кальция карбид Кальция карбонат Кальция нитрат Кальция оксид Кальция силикаты Кальция сульфат Кальция фосфаты Кальция фторид Кальция хлорид Кальция цианамид Каменноугольная смола Каменноугольные масла Каменные угли Камфан Камфен Камфеновые перегруппировки Камфора Канатные смазки Канифоль Канниццаро реакция Канцерогенные вещества Каолин Капельный анализ Капиллярная конденсация Капиллярная хроматография Капиллярные явления Капиллярный осмос Каплеулавливание Каприловая кислота Капрон Капроновая кислота Капсаицин Капсулирование Каптакс Карбазол Карбамид Карбамидные смолы Карбаминовая кислота Карбанионы Карбеновые комплексы переходных металлов Карбены Карбиды Карбиламины Карбин Карбиновые комплексы переходных металлов Карбитолы Карбкатионы Карбодиимиды Карбодифосфораны Карбоксилатные каучуки Карбоксилирование Карбоксиметилцеллюлоза Карбоксипептидазы Карбоксиэстеразы Карболины Карбонаты неорганические Карбонаты органические Карбонаты природные Карбонизация Карбонилирование Карбонилфторид Карбонилы металлов Карбонильные соединения Карбония ионы Карбоновые кислоты Карбопласты Карборансодержащие полимеры Карбораны Карборунд Карбоциклические соединения Карвон Кардовые полимеры Карены Кариофиллен Кариуса метод Каркасные соединения Карнаубский воск Карнитин Карнозин Каротиноиды Каррагинаны Касторовое масло Катаболизм Катализ Катализаторы Катализаторы гидрирования Катализаторы дегидрирования Катализаторы окисления Катализаторы полимеризации Каталитический крекинг Каталитический реформинг Каталитических реакций кинетика Катапины Катенаны Катепсины Катехоламины Катион-радикалы Катиониты Катионная полимеризация Катионные красители Катионообменные смолы Катионотропные перегруппировки Катионы Катодная защита Катодолюминесцентный микроанализ Каустобиолиты Каучук натуральный Каучуки синтетические Качественный анализ Квадрупольный момент Квазикристалл Квазирацематы Квазистационарности приближение Квантовая механика Квантовая химия Квантовое состояние Квантовые переходы Квантовый выход Кварц Кварцевое стекло Квасцы Кверцетин Кедровое масло Керамика Кератины Кермель Керметы Керосин Керра эффект Кетали Кетены Кетимины Кетокарбoновые кислoты Кетокислоты Кетон малины Кетоны Кибернетика Кижнера реакция Кижнера-вольфа реакция Килиани-фишера реакция Кинe-замещeние Кинетика химическая Кинетическая кривая Кинетическая теория газов Кинетические методы анализа Кинетический изотопный эффект Кинетическое уравнение Кинины Киноплёнки Кипение Кипреналь Кипящий слой Кирсанова реакция Кирхгофа уравнение Кислoтно-оснoвное титрование Кислoтно-основнoй катализ Кислород Кислорода фториды Кислородный индекс Кислотное число Кислотные красители Кислотоупoрные прирoдные материалы Кислоты и основания Кислоты неорганические Клeя-киннера-пeррена реакция Клайзена конденсация Клайзена перегруппировка Клайзена-шмидта реакция Клапейрона-клаузиуса уравнение Клапейрона-менделеева уравнение Кларки химических элементов Классификация Классификация гидравлическая Кластеры Клатраты Клеевые краски Клеи природные Клеи синтетические Клей Клей неорганические Клемменсена реакция Клетки эффект Клешневидные соединения Клофелин Клофибрат Кнорра реакция Кнёвенагеля реакция Коагулянты Коагуляция Коалесценция Коацервация Кобальта ацетат Кобальта галогениды Кобальта гидроксиды Кобальта карбонаты Кобальта карбонилы Кобальта нитраты Кобальта оксиды Кобальта сплавы Кобальта сульфаты Кобальта хлориды Кобальтовые удобрения Кобальторганические соединения Кобамидные коферменты Ковалентная связь Ковалентные кристаллы Ковалентные радиусы Ковар Когезия Кодеин Кодон Кожа Кожа искусственная Койевая кислота Кокаин Кокосовое масло Кокс каменноугольный Кокс нефтяной Кокс пековый Коксование Коксовое число Коксохимия Коксуемость углей Колебательные реакции Колебательные спектры Количественный анализ Коллoидные раствoры Коллаген Коллидины Коллоидная химия Коллоидные системы Коллоксилин Колориметрический анализ Колхициновые алкалоиды Кольбе реакции Кольбе шмитта реакция Кольрауша закон Комбинационного рассеяния спектроскопия Компаунды полимерные Компенсационный эффект Комплексные соединения Комплексометрия Комплексонометрия Комплексоны Комплексообразующие ионообменные смолы Комплемент Комплементарность Композиты Композиционные материалы Компонент системы Компрессорные масла Компрессорные машины Компьютерный синтез Конго красный Кондакова реакция Конденсации реакции Конденсация Конденсация фракционная Кондуктометрия Конкурирующих реакций метод Коновалова законы Коновалова реакция Конопляное масло Консервационные масла Консервационные смазки Консистентные смазки Константа равновесия Константа скорости Константан Конструкционная керамика Контакт петрова Контактная очистка Конфигурационного взаимодействия метод Конфигурация стереохимическая Конформации молекулы Конформационные эффекты Конформационный анализ Концентрация Концентрирование Координата реакции Координациoнно-иoнная полимеризация Координационная связь Координационное число Координационные полимеры Координационные полиэдры Координационные соединения Копалы Кордиты Коричный альдегид Коричный спирт Кормовые фосфаты Корреляционные соотношения Корреляция конфигураций Корриноиды Коррозионная усталость Коррозионностойкие материалы Коррозионные испытания Коррозия металлов Коррозия под напряжением Кортикоиды Коршун климовой метод Космические смазки Космохимия Котельные топлива Коттона эффект Кофеин Кофермент Коферменты Коха-хаафа реакция Коэрцитивная сила Крапплак Красители природные Красители синтетические Краски Красуского правило Кратные связи Краун-эфиры Крахмал Крашение бумаги Крашение волокон Крашение древесины Крашение кожи Крашение меха Крашение оксидированного алюминия Крашение пластических масс Крашение резино-технических изделий Креатинфосфорная кислота Кребса цикл Крезолы Крекинг Кремнефтористоводородная кислота Кремниевые кислоты Кремний Кремнийорганические жидкости Кремнийорганические каучуки Кремнийорганические лаки Кремнийорганические полимеры Кремнийорганические соединения Кремнийэлементоорганические соединения Кремния диоксид Кремния иодиды Кремния карбид Кремния нитрид Кремния оксид Кремния фториды Кремния хлориды Криоскопия Криохимия Криптанды Криптон Криптона дифторид Кристаллизационные методы разделения смесей Кристаллизация Кристаллическая структура Кристаллический фиолетовый Кристаллического поля теория Кристаллическое состояние Кристаллическое состояние полимеров Кристаллогидраты Кристаллосольваты Кристаллофосфоры Кристаллохимия Кристаллы Критические явления Критическое состояние Кровезаменители Кроны Кротоновая кислота Кротоновая конденсация Кротоновый альдегид Круговой дихроизм Крёнке реакция Ксаитемовые красители Ксантин Ксантинола никотинат Ксантогенаты Ксантопротеиновая реакция Ксантотоксин Ксенон Ксенона фториды Ксиленоловый оранжевый Ксилидины Ксилилендиамины Ксилит Ксилолы Кубовые красители Кубогены Кубозоли Кукурузное масло Кулонометрия Кумарин Кумароно-инденовые смолы Кумилгидропероксид Кумилпероксид Кумол Кумулены Кунжутное масло Купманса теорема Купферон Курареподобные средства Курарин Курнакова соединения Курциуса реакция Курчатовий Кучерова реакция Кьельдаля метод Кэмпса реакция Кэрролла-каймела реакция Кюри точка Кюрий Кёнигса-кнорра реакция
