Словарь научных терминов
Вольфрама сплавы

ВОЛЬФРАМА СПЛАВЫ, сплавы на основе вольфрама. Различают однофазные и гетерофазные. В последних легирующие элементы или их соед. с W образуют самостоят. фазы, равномерно распределенные во всем объеме материала.

К однофазным относятся сплавы, легированные Мо, Та, Nb, Сг и Re. Среди них наиб. прочностью при растяжении отличается сплав, содержащий 15% Мо (табл. 1). Сплавы, легированные Re, сочетают пластичность в рекристаллизованном состоянии с высокой прочностью; наиб. применение нашли сплавы с 25-27% Re.

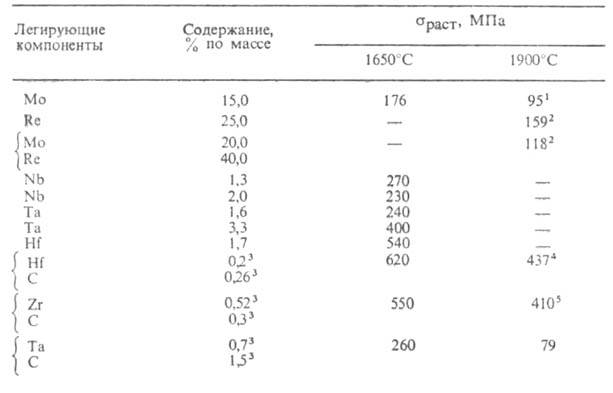

Та б л 1.-ХАРАКТЕРИСТИКА СПЛАВОВ ВОЛЬФРАМА
http://www.medpulse.ru/image/encyclopedia/5/7/1/4571.jpeg

1 При 2200°С 49 МПа. 2 Т-ра 1880°С. 3 Содержание в атомных %. 4,5 При 2250 °Сhttp://www.medpulse.ru/image/encyclopedia/5/7/2/4572.jpeghttp://www.medpulse.ru/image/encyclopedia/5/7/3/4573.jpeg соотв. 145 и 243 МПа.

Гетерофазные B.C. содержат 0,15-0,60 атомных % углерода и 0,2-0,6% Zr или Nb (Hf или Та). При 2300 °С и выше эти сплавы представляют собой пересыщенные твердые р-ры легирующих элементов в W. Ниже 2300 °С из них выделяются высокодисперсные частицы карбидов [Zr(Hf)W]C или [Ta(Nb)W]C (упрочняющая фаза), повышающих высокотемпературную прочность сплавов. Поэтому такие сплавы наз. дисперсноупрочненными. Оптим. содержание карбидной фазы 0,3-0,6 мольных %.

Высокой прочностью при т-рах, составляющих 0,6-0,7 от т-ры плавления сплава, обладают эвтектич. сплавы. Так, для сплава, содержащего 12,7% Nb, 0,14% Zr, 0,29% V и 0,19% С, при 2000 °С 420 МПа. Эвтектич. сплавы обладают повыш. т-ройhttp://www.medpulse.ru/image/encyclopedia/5/7/4/4574.jpeg рекристаллизации (от 1800 до 2000 °С). Однако они малопластичны и используются только в литом состоянии.

Высокими прочностью и формоустойчивостью при больших т-рах отличаются гетерофазные В. с. с добавками оксидов: SiO2 (0,02-0,05% по массе), К2О (0,001%), А12О3 (0,001-0,003%). Так, для проволоки (диам. 100 мкм) из этого сплаваhttp://www.medpulse.ru/image/encyclopedia/5/7/5/4575.jpeg составляет при 1500 и 1800°С соотв. 890 и 389 МПа.

В кач-ве упрочняющей фазы используют ThO2 в кол-ве 0,7-5% по массе. Помимо жаропрочности присадка ThO2 увеличивает и электронную эмиссию сплава. Для прутков (диам. 2 мм), изготовленных из сплава, содержащего 1,5% по массе ThO2,http://www.medpulse.ru/image/encyclopedia/5/7/6/4576.jpeg при 1500, 1800 и 2000 °С составляет соотв. 200, 100 и 80 МПа.

Сочетанием высоких прочности и пластичности с коррозионной стойкостью и способностью поглощатьhttp://www.medpulse.ru/image/encyclopedia/5/7/7/4577.jpegизлучение отличаются гетерофазные сплавы высокой плотности W-Cu-Ni и W-Fe-Ni (содержание W до 90-95%). Эти сплавы представляют собой системы, в к-рых кристаллич. фаза W сцементирована связкой из сплава Cu-Ni и Fe-Ni (табл. 2). К сплавам высокой плотности можно отнести также псевдосплавы, содержащие 12-30% по объему Си или Ag. Последние получают пропиткой пористой вольфрамовой заготовки расплавом Си или Ag. Сплавы отличаются повыш. твердостью, высокими электрич. проводимостью и теплопроводностью.

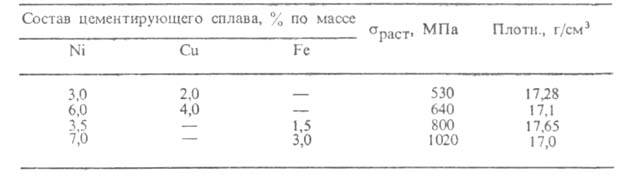

Та б л 2.-ХАРАКТЕРИСТИКА СПЛАВОВ ВОЛЬФРАМА ВЫСОКОЙ ПЛОТНОСТИ
http://www.medpulse.ru/image/encyclopedia/5/7/8/4578.jpeg

Основу т. наз. твердых B.C. составляют зерна карбида, сцементированные (при жидкофазном спекании) кобальтом (табл. 3). Карбидная фаза может состоять из одного вольфрама карбида (WC), двух карбидов (TiC и WC) или трех (TiC, TaC и WC). Твердость сплавов на основе WC в зависимости от содержания WC изменяется от 900 до 830 МПа (по Роквеллу), на основе WC и TiC 920-870 МПа, на основе WC, TiC и ТаС 890-870 МПа (также по Роквеллу).

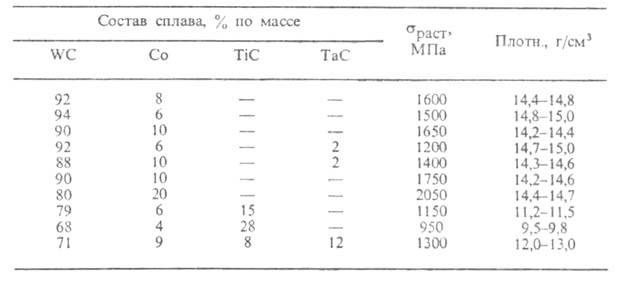

Табл. 3.-ХАРАКТЕРИСТИКА ТВЕРДЫХ СПЛАВОВ ВОЛЬФРАМА
http://www.medpulse.ru/image/encyclopedia/5/7/9/4579.jpeg

Компактные заготовки из B.C. получают вакуумной плавкой (дуговой и электронно-лучевой) или методами порошковой металлургии. Плавку осуществляют в охлаждаемых водой медных кристаллизаторах с непрерывной вытяжкой слитка по мере его кристаллизации. Порошки W и легирующих элементов заданного гранулометрич. состава смешивают, а затем прессуют из них под давл. 150-600 кПа штабики. Последние спекают в среде водорода при 1150-1300 °С в электрич. печах, а затем при т-рах до 3000 °С, пропуская через заготовки электрич. ток. Заготовки из B.C. сложной формы получают восстановлением WF6, MoF6 и ReF6 водородом путем осаждения выделяющихся металлов на нагретой пов-сти.

Сплавы с Мо (15%) используют для изготовления поковок, сопел ракет и изделий, работающих под высокими нагрузками, сплавы с Re (20 и 5%) - для произ-ва высокотемпературных термопар. Из сплавов W-Mo-Re и W-Re изготовляют катоды и др. детали в электровакуумной технике. Эвтектич. сплавы применяют при создании форм (матрицы, волоки), используемых для высокотемпературной обработки металлов давлением. Сплавы, легированные ТhO2,- материалы катодов для электронных и электротехн. приборов. Из сплавов с добавками оксидов Si, К и А1 получают нити накаливания осветительных ламп всех видов. Из сплавов W-Ni-Cu и W-Te-Ni изготовляют экраны для защиты от радиоактивного излучения и детали инерц. приборов, из сплавов W-Cu и W-Ag - электроконтакты, электроды для контактной сварки, прерыватели высокого напряжения и др. Твердые В. с. используют для изготовления инструментов для буровых работ в крепких породах, обработки металлов резанием, волочением, холодной штамповкой и др. Дисперсноупрочненные сплавы - перспективные материалы для изготовления элементов конструкций, работающих под нагрузкой при высоких т-рах.

Лит.: Свойства и применение металлов и сплавов для электровакуумных приборов. Справочное пособие, М., 1973; Копейки и Ч. В., Структура и свойства тугоплавких металлов, М., 1974; Савицкий Е. М., Поварова К. Б., Макаров П. В., Металловедение вольфрама. М.. 1978; Зеликман А. Н., Никитина Л. С., Вольфрам, М., 1978. Ю.М.Королев, B.C. Фастовский.


1-винил-2-пирролидон В массе Вагнера реакция Вагнера-меервейна перегруппировки Вазелины Вазопрессин Вакуум Вакуумметры Вакуумформование полимеров Валентность Валентные углы Валентных связей метод Валериановые кислоты Валин Валлаха перегруппировка Вальденовское обращение Вальтерилацетат Вальцевание полимеров Ван слайка метод Ван-дер-ваальса уравнение Ван-дер-ваальсово взаимодействие Ван-дер-ваальсовы кристаллы Ван-дер-ваальсовы радиусы Ванадатометрия Ванадаты Ванадий Ванадийорганические соединения Ванадия галогениды Ванадия оксиды Ванилаль Ванилин Вариантность системы Вариационный метод Велера реакция Верапамил Вербенол и вербеной Вердазильные радикалы Вестерберга реакция Весы Ветиверилацетат Ветиверкетон Ветинон Вещества Вещество Взвешивание Взрыв Взрывоопасность Взрывчатые вещества Вибрационная техника Викасол Вильгеродта реакция Вильсмайера реакция Вильямсона синтез Винилазолы Винилацетат Винилацетилен Винилиденфторид Винилиденхлорид Винилиденхлорида сополимеры Виниловые мономеры Виниловые эфиры Виниловый спирт Винилогия Винилпиридиновые каучуки Винилпиридины Винилсульфоновые красители Винилфторид Винилхлорид Винилхлорида сополимеры Винипласт Винные кислоты Вириальное уравнение Вирирование фотографического изображения Висбрекинг Вискоза Вискозиметрия Вискозные волокна Висмут Висмута галогениды Висмута оксиды Висмута сульфиды Висмутолы Висмуторганические соединения Витамин Витамин d Витамин u Витамин в12 Витамин в2 Витамин в3 Витамин в6 Витамин вс Витамин е Витамин к Витамин н Витамин рр Витамин с Витамины Виттига реакция Виц.. Влагомеры и гигрометры Влагопроницаемость Влажность Внедрения реакция Внутреннее вращение молекул Внутренняя энергия Внутрирезонаторная лазерная спектроскопия Вода Водно-угольные суспензии Воднодисперсионные краски Водоподготовка Водоразбавляемые лакокрасочные материалы Водород Водорода пероксид Водородная энергетика Водородный показатель Водородоподобные атомы Водостойкость Водоэмульсионные краски Возбужденные состояния Возгораемость Воздух Воздуха разделение Возмущений теория Волновая функция Волокна природные Волокна химические Волокниты Вольта-потенциал Вольтамперометрия Вольфа перегруппировка Вольфрам Вольфрама галогениды Вольфрама гексафторид Вольфрама карбиды Вольфрама оксиды Вольфрама сплавы Вольфрама сульфиды Вольфраматы Вольфрамовые кислоты Вольфраморганйческие соединения Воля-циглера реакция Воски Воспламенение Воспламенение в пожарном деле Воспламенительные составы Восстановители Восстановительное аминйрование Восстановление Вращательные спектры Вревского законы Всесоюзное химическое общество Вспышки температура Втор.. Второе начало термодинамики Вуда сплав Вудворда реактив Вудворда реакция Вудворда-хофмана правила Вулканизация Вымораживание Выпаривание Вырождение энергетических уровней Высаливание Высокомодульные волокна Высокомолекулярные соединения Высокочастотное титрование Высокоэластическое состояние Высшие жирные кислоты Высшие жирные спирты Выщелачивание Вюрца реакция Вяжущие лекарственные средства Вяжущие материалы Вязкость Вязкотекучее состояние
