Словарь научных терминов
Вольфрама карбиды

ВОЛЬФРАМА КАРБИДЫ. Св-ва монокарбида WC приведены в табл. (см. также рис.). До 2525 °С устойчива модификацияhttp://www.medpulse.ru/image/encyclopedia/5/5/4/4554.jpegWC; выше 2525 °С-http://www.medpulse.ru/image/encyclopedia/5/5/5/4555.jpegWC с кубич. решеткой (а = 0,4220 нм, z = 4, пространств, группа РтЗт). При 2720 °С разлагается. Т-ра Дебая 620 К. Устойчив на воздухе до ~430°С, при 800-1200 °С окисляется до WO3. Взаимод. при кипячении с HNO3, H2SO4, смесью НС1 с HNO3 (3:1). При нагр. в атмосфере Н2 содержание углерода уменьшается, особенно быстро в присут. водяных паров. Взаимод. с С12 выше 500 °С. Получают WC взаимод. W и С в среде Н2 при 1430-1630 °С. Он м. б. получен также разложением W(CO)6 ок. 1030°С, взаимод. вольфрамовой к-ты, WO3 или (NH4)10[H2W12O42]*xcH2O с Н2 и СН4 при 900-1000 °С

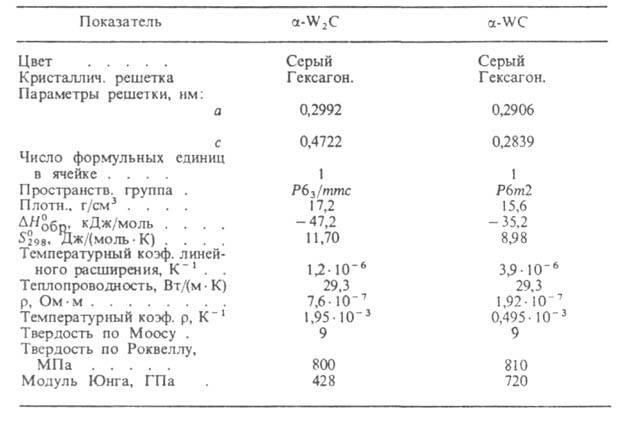

СВОЙСТВА КАРБИДОВ ВОЛЬФРАМА
http://www.medpulse.ru/image/encyclopedia/5/5/6/4556.jpeg

WC - основа металлекерамич. твердых сплавов. Кроме того, его используют для легирования стали в произ-ве быстрорежущих инструментов, изготовления инструментов для обработки чугунов, бронз, латуней, керамики (в виде сплавов на основе WC), изготовления армирующих элементов буровых коронок, деталей аппаратуры в произ-ве синтетич. алмазов, нанесения износостойких наплавочных покрытий на металлич. поверхности (в частности, в виде сплава W с W2C); применяется также в кач-ве катализатора дегидрирования спиртов, циклогексана и др.
http://www.medpulse.ru/image/encyclopedia/5/5/7/4557.jpeg

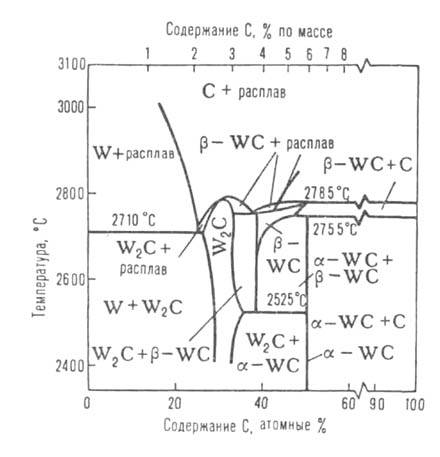

Фазовая диаграмма системы вольфрам - углерод.

Карбид дивольфрама W2C существует только при высоких т-рах. При 1247-1427°С устойчивhttp://www.medpulse.ru/image/encyclopedia/5/5/8/4558.jpegW2C; выше 1427 °С-http://www.medpulse.ru/image/encyclopedia/5/5/9/4559.jpegW2C с кубич. решеткой (а = 0,4220 нм, z = 4, пространств, группа Fm3m); т. пл. 2755 °С. Взаимод. с HNO3 и смесью HF с HNO3, не реагирует с соляной к-той и H2SO4. С хлором ок. 400 °С образует WCi6 и С. Получают W2C взаимод. W с сажей (3% по массе) при 3000-3230 oС, а также теми же способами, что и WC.

Лит.: Косолапова Т. Я., Карбиды, М., 1968; Самсонов Г. В., Упад-хая Г. Ш., Не шпор B.C., Физическое материаловедение карбидов, К., 1974; Самсонов Г. В., Виницкий И. М., Тугоплавкие соединения, 2 изд., М., 1976. А. Н. Пилянкевич.


1-винил-2-пирролидон В массе Вагнера реакция Вагнера-меервейна перегруппировки Вазелины Вазопрессин Вакуум Вакуумметры Вакуумформование полимеров Валентность Валентные углы Валентных связей метод Валериановые кислоты Валин Валлаха перегруппировка Вальденовское обращение Вальтерилацетат Вальцевание полимеров Ван слайка метод Ван-дер-ваальса уравнение Ван-дер-ваальсово взаимодействие Ван-дер-ваальсовы кристаллы Ван-дер-ваальсовы радиусы Ванадатометрия Ванадаты Ванадий Ванадийорганические соединения Ванадия галогениды Ванадия оксиды Ванилаль Ванилин Вариантность системы Вариационный метод Велера реакция Верапамил Вербенол и вербеной Вердазильные радикалы Вестерберга реакция Весы Ветиверилацетат Ветиверкетон Ветинон Вещества Вещество Взвешивание Взрыв Взрывоопасность Взрывчатые вещества Вибрационная техника Викасол Вильгеродта реакция Вильсмайера реакция Вильямсона синтез Винилазолы Винилацетат Винилацетилен Винилиденфторид Винилиденхлорид Винилиденхлорида сополимеры Виниловые мономеры Виниловые эфиры Виниловый спирт Винилогия Винилпиридиновые каучуки Винилпиридины Винилсульфоновые красители Винилфторид Винилхлорид Винилхлорида сополимеры Винипласт Винные кислоты Вириальное уравнение Вирирование фотографического изображения Висбрекинг Вискоза Вискозиметрия Вискозные волокна Висмут Висмута галогениды Висмута оксиды Висмута сульфиды Висмутолы Висмуторганические соединения Витамин Витамин d Витамин u Витамин в12 Витамин в2 Витамин в3 Витамин в6 Витамин вс Витамин е Витамин к Витамин н Витамин рр Витамин с Витамины Виттига реакция Виц.. Влагомеры и гигрометры Влагопроницаемость Влажность Внедрения реакция Внутреннее вращение молекул Внутренняя энергия Внутрирезонаторная лазерная спектроскопия Вода Водно-угольные суспензии Воднодисперсионные краски Водоподготовка Водоразбавляемые лакокрасочные материалы Водород Водорода пероксид Водородная энергетика Водородный показатель Водородоподобные атомы Водостойкость Водоэмульсионные краски Возбужденные состояния Возгораемость Воздух Воздуха разделение Возмущений теория Волновая функция Волокна природные Волокна химические Волокниты Вольта-потенциал Вольтамперометрия Вольфа перегруппировка Вольфрам Вольфрама галогениды Вольфрама гексафторид Вольфрама карбиды Вольфрама оксиды Вольфрама сплавы Вольфрама сульфиды Вольфраматы Вольфрамовые кислоты Вольфраморганйческие соединения Воля-циглера реакция Воски Воспламенение Воспламенение в пожарном деле Воспламенительные составы Восстановители Восстановительное аминйрование Восстановление Вращательные спектры Вревского законы Всесоюзное химическое общество Вспышки температура Втор.. Второе начало термодинамики Вуда сплав Вудворда реактив Вудворда реакция Вудворда-хофмана правила Вулканизация Вымораживание Выпаривание Вырождение энергетических уровней Высаливание Высокомодульные волокна Высокомолекулярные соединения Высокочастотное титрование Высокоэластическое состояние Высшие жирные кислоты Высшие жирные спирты Выщелачивание Вюрца реакция Вяжущие лекарственные средства Вяжущие материалы Вязкость Вязкотекучее состояние
